OptiPlex 9030 AIO (All in One): Guida visiva al computer
Summary: Questo articolo fornisce una guida visiva alle porte esterne e alle funzioni del sistema OptiPlex 9030 AIO (All in One).
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com manuals
Guida visiva alle porte e alle funzioni esterne del sistema OptiPlex 9030 AIO (All in One).
Sommario:
- Vista anteriore (touch)
- Vista anteriore (non touch)
- Vista posteriore
- Vista sinistra
- Vista destra
- Posizione del codice di servizio rapido e del codice di matricola
Cause
Vista anteriore (touch)

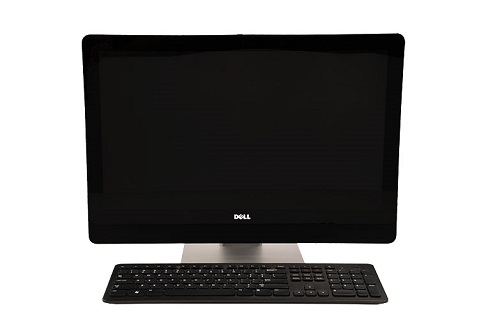

(Fig. 1.1 - Vista anteriore - Touch)
Vista ingrandita del modulo della fotocamera
(Fig. 1.2 Vista chiusa della fotocamera)
| 1 | Microfono | 2 | Interruttore del coperchio della fotocamera |
| 3 | Fotocamera |
Vista anteriore (non touch)

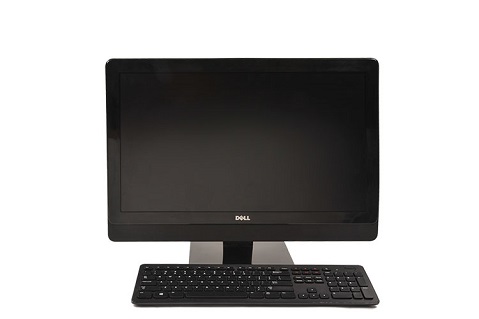

(Fig. 2 - Vista anteriore non touch)
Vista posteriore
Fig. 3. Vista posteriore
| 1 | Blocco del coperchio posteriore | 2 | Connettore di alimentazione |
| 3 | 2 connettori USB 2.0 | 4 | Connettore di rete Ethernet (RJ45) |
| 5 | Slot di sicurezza Kensington | 6 | 4 connettori USB 3.0 |
| 7 | Connettore line-out/cuffie/altoparlanti | 8 | Connettore DisplayPort |
| 9 | Blocco del coperchio posteriore | 10 | Pulsante e LED del test BIST dell'alimentatore |
| 11 | Connettore supporto VESA | 12 | Connettore di ingresso HDMI |
| 13 | Connettore di uscita HDMI |
Vista sinistra
Fig. 4. Vista laterale sinistra
| 1 | Lettore di schede di memoria 4-in-1 | 2 | 2 connettori USB 3.0 |
| 3 | Connettore a combinazione cuffie e microfono |
Vista destra
Fig. 5. Vista laterale destra
| 4 | Pulsante di espulsione CD/DVD-ROM | 5 | Pulsante di aumento del volume |
| 6 | Pulsante volume giù | 7 | Pulsante del menu OSD (On-Screen Display Menu) |
| 8 | Pulsante di alimentazione |
Resolution
Posizione del codice di servizio rapido e del codice di matricola
Il codice di servizio rapido e il codice di matricola si trovano su un adesivo nero sul retro del computer. (il testo dell'adesivo è bianco). Questo adesivo si trova al centro del bordo posteriore e inferiore dello schermo. Sarà coperta parzialmente dal supporto posteriore. È possibile visualizzare i dettagli sulla rimozione del supporto posteriore nell'articolo seguente:
- Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 9030 AIO (All-In-One)
- Manuali e documentazione per OptiPlex 9030 AIO (All in One)
