Zařízení PowerProtect Data Manager DM5500: "Povinné uplinky v PCIeSlot 1:1/PCIeSlot 4:1 pro zařízení nejsou připojeny..."
Summary: Tento článek kb se zabývá problémem, ke kterým dochází ve fázi nasazení, kdy se v zařízení PowerProtect Data Manager zobrazuje následující kritické varování: : Na obrazovce počáteční konfigurace sítě se zobrazí zpráva "Mandatory uplinks in PCIeSlot 1:1/PCIeSlot 4:1 for appliance are not connected. Ujistěte se, že jsou k síťovému přepínači pomocí příslušných kabelů připojeny požadované uplinky." ...
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms

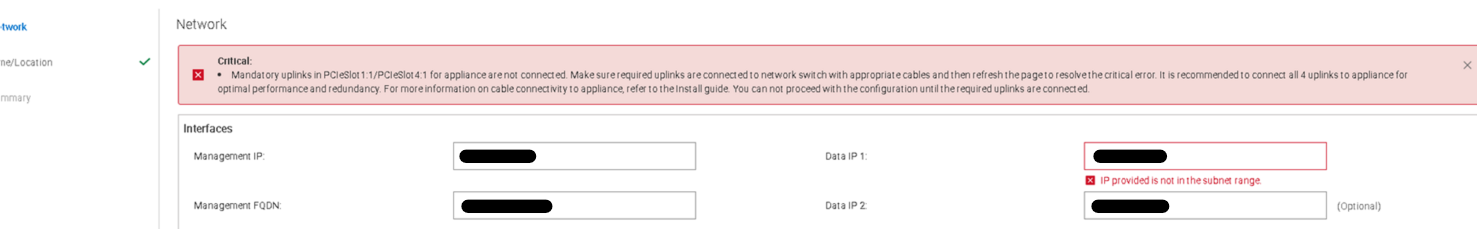

V uživatelském rozhraní zařízení PowerProtect Data Manager se může po počátečním přihlášení zobrazit následující chyba:
K tomuto problému může dojít, pokud pro všechny čtyři uplinky nepoužíváte stejné rychlosti SFP. Nepodporujeme ani kombinaci měděných a optických konektorů.
Rozvržení
portu DM5500Standardní instalace vyžaduje čtyři síťové porty. Pro adresu IP správy zákazníka se používají dva porty a pro datové uplinky s veřejnou sítí zákazníka se používají dva porty.
V následující tabulce jsou uvedeny kombinace portů SÍŤOVÉ karty v zařízení DM5500 v závislosti na tom, jak zákazník konfiguruje adaptéry HBA. K dispozici je maximálně šest optických portů a 10 měděných portů.
K tomuto problému může dojít, pokud pro všechny čtyři uplinky nepoužíváte stejné rychlosti SFP. Nepodporujeme ani kombinaci měděných a optických konektorů.
Rozvržení
portu DM5500Standardní instalace vyžaduje čtyři síťové porty. Pro adresu IP správy zákazníka se používají dva porty a pro datové uplinky s veřejnou sítí zákazníka se používají dva porty.
- Port 1 na slotu LOM PCIe 1 a port 1 ve slotu PCIe 4 jsou porty IP správy zákazníka a měly by přejít na různé přepínače, aby se zlepšila spolehlivost a odolnost vůči chybám.
- Port 2 na slotu LOM PCIe 1 a 2 ve slotu PCIe 4 jsou porty uplink používané pro datový provoz a měly by přejít na jiné přepínače.
V následující tabulce jsou uvedeny kombinace portů SÍŤOVÉ karty v zařízení DM5500 v závislosti na tom, jak zákazník konfiguruje adaptéry HBA. K dispozici je maximálně šest optických portů a 10 měděných portů.
POZNÁMKA: Ve výše uvedené tabulce je v řádku 1 ve sloupcích LOM (slot PCIe 1) a (slot PCIe 4) uveden stav, kdy jsou podporovány buď dva porty 10 GbE SFP28, nebo dva porty 25 GbE SFP28. Pokud vyberete 10 GbE SFP28 pro dva porty ve slotu PCIe 1, musíte mít ve slotu PCIe 4 stejný port 10 GbE SFP28. Stejné prohlášení platí i pro 25GbE SFP28s.
Cause
Příčiny tohoto problému mohou být následující:
- Pokud použijete kombinaci SFP 10 GbE a 25 GbE, tento problém by způsoboval
- Všechny čtyři uplinky by měly mít stejnou rychlost.
- Nepodporujeme kombinaci měděných a optických konektorů.
Resolution
Zařízení DM5500 nepodporuje kombinaci SFP 10 GbE a 25 GbE na portech uplink. Všechny 4 porty uplink musí být připojeny k SFP 10 GbE nebo 25 GbE SFP.
POZNÁMKA:
- Všechny čtyři uplinky by měly mít stejnou rychlost.
- Nepodporujeme kombinaci měděných a optických konektorů.
Affected Products
PowerProtect Data Manager Appliance, PowerProtect DM5500Article Properties
