VxRail. Физическое представление не отображается из-за того, что узел не отвечает на команду «esxcli»

1. Отсутствуют физические представления всех узлов.
   Начиная с web.log, время ожидания шлюза API истекло через 10 минут после получения данных физического представления:

   2023-11-20T09:24:31.039Z <7527c8d153655e9bbb43b32dcd312443> marvin [ERROR] <261> ApplianceServiceImpl.java populatePvCache() (276): failed to fetch data.
   javax.ws.rs.ServerErrorException: HTTP 504 Gateway Time-out
   	at org.glassfish.jersey.client.JerseyInvocation.createExceptionForFamily(JerseyInvocation.java:1125) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.convertToException(JerseyInvocation.java:1105) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.translate(JerseyInvocation.java:883) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.lambda$invoke$1(JerseyInvocation.java:767) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.internal.Errors.process(Errors.java:316) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.internal.Errors.process(Errors.java:298) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.internal.Errors.process(Errors.java:229) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.process.internal.RequestScope.runInScope(RequestScope.java:414) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.invoke(JerseyInvocation.java:765) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation$Builder.method(JerseyInvocation.java:456) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation$Builder.post(JerseyInvocation.java:357) ~[jersey-client-2.27.jar:?]
   	at com.vce.commons.domainowner.graphq.DefaultQueryExecutorImpl.doJsonRequestExecution(DefaultQueryExecutorImpl.java:139) ~[commons-7.0.480.jar:?]
   	at com.vce.commons.domainowner.graphq.DefaultQueryExecutorImpl.execute(DefaultQueryExecutorImpl.java:94) ~[commons-7.0.480.jar:?]
   	at com.emc.mystic.manager.graphql.client.host.HostQuery.configuredHosts(HostQuery.java:138) ~[do-host-graphql-client-1.20.41.jar:?]
   	at com.emc.mystic.manager.graphql.client.host.HostQuery.configuredHosts(HostQuery.java:102) ~[do-host-graphql-client-1.20.41.jar:?]
   	at com.vce.commons.domainowner.node.NodeRepository.getAllClusterNodeData(NodeRepository.java:1997) ~[commons-7.0.480.jar:?]
   	at com.emc.mystic.manager.cluster.service.ApplianceServiceImpl.getAllHostData(ApplianceServiceImpl.java:543) ~[classes/:?]
   	at com.emc.mystic.manager.cluster.service.ApplianceServiceImpl.populatePvCache(ApplianceServiceImpl.java:260) ~[classes/:?]
   	at com.emc.mystic.manager.cluster.service.ApplianceServiceImpl.lambda$updateCacheTask$6(ApplianceServiceImpl.java:320) ~[classes/:?]
   	at java.util.concurrent.FutureTask.run(FutureTask.java:264) [?:?]
   	at java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) [?:?]
   	at java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628) [?:?]
   	at java.lang.Thread.run(Thread.java:829) [?:?]
   2023-11-20T09:24:31.045Z <7527c8d153655e9bbb43b32dcd312443> marvin [INFO] <261> ApplianceServiceImpl.java lambda$updateCacheTask$6() (321): Success to refresh cache for node: <node SN>
   2023-11-20T09:24:31.046Z <7527c8d153655e9bbb43b32dcd312443> marvin [INFO] <59> ApplianceDataRoot.java refreshVxRailClusterTag() (289): Skip refreshing VxRail-Cluster-Tag triggered by scheduled job as it has already been done within 15 minutes.
   2023-11-20T09:24:31.046Z <7527c8d153655e9bbb43b32dcd312443> marvin [INFO] <59> ApplianceDataRoot.java fetchData() (357): [VXMPERF] PV fetch data execution time in 602 seconds


2. Выполните следующую команду в VxRail Manager, чтобы запросить данные физического представления узла:

   #curl -X GET --unix-socket /var/lib/vxrail/nginx/socket/nginx.sock http://127.0.0.1/rest/vxm/internal/do/v1/host/query -H 'Content-Type: application/json' -d '{"query":"{ configuredHosts { hardware { sn } } }"}' 2>/dev/null | jq | egrep "name|sn" | awk -F\" '/sn/{print $4}' | sort -u | while read sn; do time curl -X POST --unix-socket /var/lib/vxrail/nginx/socket/nginx.sock -H 'Content-Type: application/json' -d '{"variables":"{\"sn\":\"'${sn}'\"}","query":"query ($sn:[String]){ configuredHosts(sn:$sn) { moid name type summary{ hardware{ cpuNum}} config{ hostUUID isPrimary network{ vnic{ device ipv4 allIpv6s nonLinkLocalIpv6} idrac{ ipAddress ipAddressSource netmask gateway ipAddressV6 gatewayV6 prefixLen ipv6AutoConfig vlan{ enabled id priority}}} localSlotClaims{ slot bay type usage diskgroupId} diskgroup{ slotNum current{ type}} installedComponent{ displayName version model description installedTime}} runtime{ connectionState overallStatus powerState inMaintenanceMode} hardware{ sn psnt slot manufacturer name systemStatusLed tpm model firmware{ id model} firmwareRevisions{ idsdmFwRevision biosFwRevision bmcFwRevision diskCtrlFwRevision bossFwRevision cpldFwRevision expanderBackplane nonExpanderBackplane dcpmFwRevision percDiskCtrlFwRevision} baseline{ sn slot chassisId isMissing} chassis{ name model psnt partNumber serviceTag psus{ sn name slot manufacturer partNumber firmwareVersion baseline{ sn slot isMissing}}} disks{ sn guid capacity slot firmwareVersion diskType diskState manufacturer protocol maxCapableSpeed model ledStatus writeEndurance bay enclosure remainingWriteEnduranceRate encryptionAbility encryptionStatus baseline{ sn slot bay isMissing}} bootDevices{ sn firmwareVersion sataType powerOnHours powerCycleCount avrEraseCount maxEraseCount capacity deviceModel slot health bootDeviceType status blockSizeBytes partNumber manufacturer controllerFirmware controllerModel controllerStatus raidStatus} nics{ mac linkSpeed firmwareFamilyVersion linkStatus fqdd specificNicType wwnn wwpn drivers{ driverName driverVersion}} position{ rackName rackSlot} storageInstance{ securityStatus encryptionMode}}} }","operationName":null}' http://0/rest/vxm/internal/do/v1/host/query; echo ""; echo ""; echo "Done checking $sn"; done

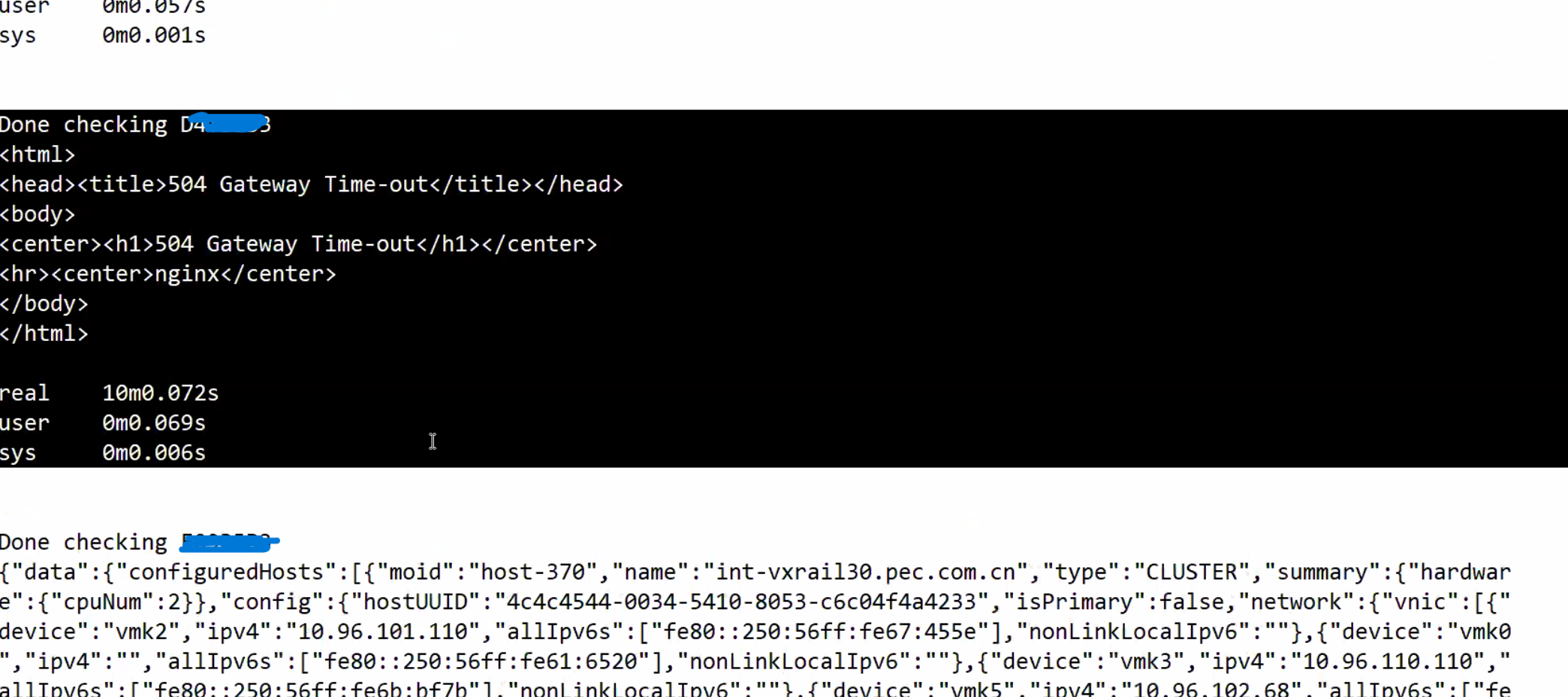

3. Результат, показывающий, что один или несколько узлов не вернули данные в течение 10 минут:
   Рассматриваемые узлы возвращают ошибку «504 Gateway Time-out», в то время как рабочие узлы возвращают правильные данные физического представления.

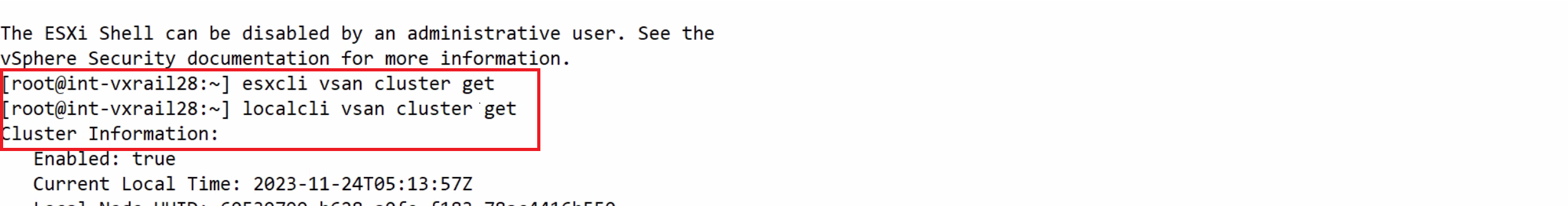

4. На основе SN узла, указанного выше, войдите в узел и запустите esxcli застряла, но localcli работает:


На узле возникла проблема синхронизации NTP, которая привела к тому, что esxcli команда зависла, и нет ответа.

Вызовы физического представления VxRail esxcli команд на узле для получения информации о микропрограмме, не удается получить информацию, когда узел зависает при выполнении esxcli .

Решение заключается в выявлении проблемы синхронизации NTP на всех узлах и ее устранении. См. следующие шаги для проверки состояния NTP на узлах:

1. Проверьте /var/log/vobd.log на наличие сообщений об ошибках, указывающих на то, что системные часы больше не синхронизированы с вышестоящими серверами времени.

2. Если да, проверьте состояние сервера NTP.

   #ntpq -p



   Если значение «reach» не равно 377, на хосте отсутствует транзакция NTP, возможно, время на этом ESXi неверно и требует внимания.

   #ntpq -c



   Если значение «stratum» выходит за пределы диапазона от 2 до 6, синхронизация времени на этом ESXi может сопровождаться дополнительными задержками, что может привести к неточному отсчету времени.

3. Проверьте правильность адреса сервера NTP в базе данных VxRail Manager с помощью API.

   curl -k --user "[vCenter account]:[vCenter password]" --request GET "https://localhost/rest/vxm/v1/system/ntp"

4. Если нет, следуйте существующим практическим процедурам (VxRail Procedures → Miscellaneous → How Procedures, → Change VxRail IP Addresses → RePoint to a new NTP Server IP Address) для обновления IP-адреса NTP-сервера.

5. При необходимости используйте другой работающий сервер NTP, перезапустите vpxa узла и службы хоста. Обратите внимание, что перезапуск vpxa узла и служб хоста временно устранит проблему, но проблема вернется, если NTP снова не сможет синхронизироваться.

   /etc/init.d/vpxa restart
   /etc/init.d/hostd restart
