VxRail: Фізичний вигляд не відображається через те, що вузол не відповідає на команду "esxcli"

1. Відсутні фізичні представлення всіх вузлів.
   Починаючи з web.log, час очікування API-шлюзу закінчувався через 10 хвилин отримання даних фізичного представлення:

   2023-11-20T09:24:31.039Z <7527c8d153655e9bbb43b32dcd312443> marvin [ERROR] <261> ApplianceServiceImpl.java populatePvCache() (276): failed to fetch data.
   javax.ws.rs.ServerErrorException: HTTP 504 Gateway Time-out
   	at org.glassfish.jersey.client.JerseyInvocation.createExceptionForFamily(JerseyInvocation.java:1125) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.convertToException(JerseyInvocation.java:1105) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.translate(JerseyInvocation.java:883) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.lambda$invoke$1(JerseyInvocation.java:767) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.internal.Errors.process(Errors.java:316) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.internal.Errors.process(Errors.java:298) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.internal.Errors.process(Errors.java:229) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.process.internal.RequestScope.runInScope(RequestScope.java:414) ~[jersey-common-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation.invoke(JerseyInvocation.java:765) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation$Builder.method(JerseyInvocation.java:456) ~[jersey-client-2.27.jar:?]
   	at org.glassfish.jersey.client.JerseyInvocation$Builder.post(JerseyInvocation.java:357) ~[jersey-client-2.27.jar:?]
   	at com.vce.commons.domainowner.graphq.DefaultQueryExecutorImpl.doJsonRequestExecution(DefaultQueryExecutorImpl.java:139) ~[commons-7.0.480.jar:?]
   	at com.vce.commons.domainowner.graphq.DefaultQueryExecutorImpl.execute(DefaultQueryExecutorImpl.java:94) ~[commons-7.0.480.jar:?]
   	at com.emc.mystic.manager.graphql.client.host.HostQuery.configuredHosts(HostQuery.java:138) ~[do-host-graphql-client-1.20.41.jar:?]
   	at com.emc.mystic.manager.graphql.client.host.HostQuery.configuredHosts(HostQuery.java:102) ~[do-host-graphql-client-1.20.41.jar:?]
   	at com.vce.commons.domainowner.node.NodeRepository.getAllClusterNodeData(NodeRepository.java:1997) ~[commons-7.0.480.jar:?]
   	at com.emc.mystic.manager.cluster.service.ApplianceServiceImpl.getAllHostData(ApplianceServiceImpl.java:543) ~[classes/:?]
   	at com.emc.mystic.manager.cluster.service.ApplianceServiceImpl.populatePvCache(ApplianceServiceImpl.java:260) ~[classes/:?]
   	at com.emc.mystic.manager.cluster.service.ApplianceServiceImpl.lambda$updateCacheTask$6(ApplianceServiceImpl.java:320) ~[classes/:?]
   	at java.util.concurrent.FutureTask.run(FutureTask.java:264) [?:?]
   	at java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) [?:?]
   	at java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628) [?:?]
   	at java.lang.Thread.run(Thread.java:829) [?:?]
   2023-11-20T09:24:31.045Z <7527c8d153655e9bbb43b32dcd312443> marvin [INFO] <261> ApplianceServiceImpl.java lambda$updateCacheTask$6() (321): Success to refresh cache for node: <node SN>
   2023-11-20T09:24:31.046Z <7527c8d153655e9bbb43b32dcd312443> marvin [INFO] <59> ApplianceDataRoot.java refreshVxRailClusterTag() (289): Skip refreshing VxRail-Cluster-Tag triggered by scheduled job as it has already been done within 15 minutes.
   2023-11-20T09:24:31.046Z <7527c8d153655e9bbb43b32dcd312443> marvin [INFO] <59> ApplianceDataRoot.java fetchData() (357): [VXMPERF] PV fetch data execution time in 602 seconds


2. Виконайте наведену нижче команду в менеджері VxRail, щоб надіслати запит до даних фізичного представлення вузла:

   #curl -X GET --unix-socket /var/lib/vxrail/nginx/socket/nginx.sock http://127.0.0.1/rest/vxm/internal/do/v1/host/query -H 'Content-Type: application/json' -d '{"query":"{ configuredHosts { hardware { sn } } }"}' 2>/dev/null | jq | egrep "name|sn" | awk -F\" '/sn/{print $4}' | sort -u | while read sn; do time curl -X POST --unix-socket /var/lib/vxrail/nginx/socket/nginx.sock -H 'Content-Type: application/json' -d '{"variables":"{\"sn\":\"'${sn}'\"}","query":"query ($sn:[String]){ configuredHosts(sn:$sn) { moid name type summary{ hardware{ cpuNum}} config{ hostUUID isPrimary network{ vnic{ device ipv4 allIpv6s nonLinkLocalIpv6} idrac{ ipAddress ipAddressSource netmask gateway ipAddressV6 gatewayV6 prefixLen ipv6AutoConfig vlan{ enabled id priority}}} localSlotClaims{ slot bay type usage diskgroupId} diskgroup{ slotNum current{ type}} installedComponent{ displayName version model description installedTime}} runtime{ connectionState overallStatus powerState inMaintenanceMode} hardware{ sn psnt slot manufacturer name systemStatusLed tpm model firmware{ id model} firmwareRevisions{ idsdmFwRevision biosFwRevision bmcFwRevision diskCtrlFwRevision bossFwRevision cpldFwRevision expanderBackplane nonExpanderBackplane dcpmFwRevision percDiskCtrlFwRevision} baseline{ sn slot chassisId isMissing} chassis{ name model psnt partNumber serviceTag psus{ sn name slot manufacturer partNumber firmwareVersion baseline{ sn slot isMissing}}} disks{ sn guid capacity slot firmwareVersion diskType diskState manufacturer protocol maxCapableSpeed model ledStatus writeEndurance bay enclosure remainingWriteEnduranceRate encryptionAbility encryptionStatus baseline{ sn slot bay isMissing}} bootDevices{ sn firmwareVersion sataType powerOnHours powerCycleCount avrEraseCount maxEraseCount capacity deviceModel slot health bootDeviceType status blockSizeBytes partNumber manufacturer controllerFirmware controllerModel controllerStatus raidStatus} nics{ mac linkSpeed firmwareFamilyVersion linkStatus fqdd specificNicType wwnn wwpn drivers{ driverName driverVersion}} position{ rackName rackSlot} storageInstance{ securityStatus encryptionMode}}} }","operationName":null}' http://0/rest/vxm/internal/do/v1/host/query; echo ""; echo ""; echo "Done checking $sn"; done

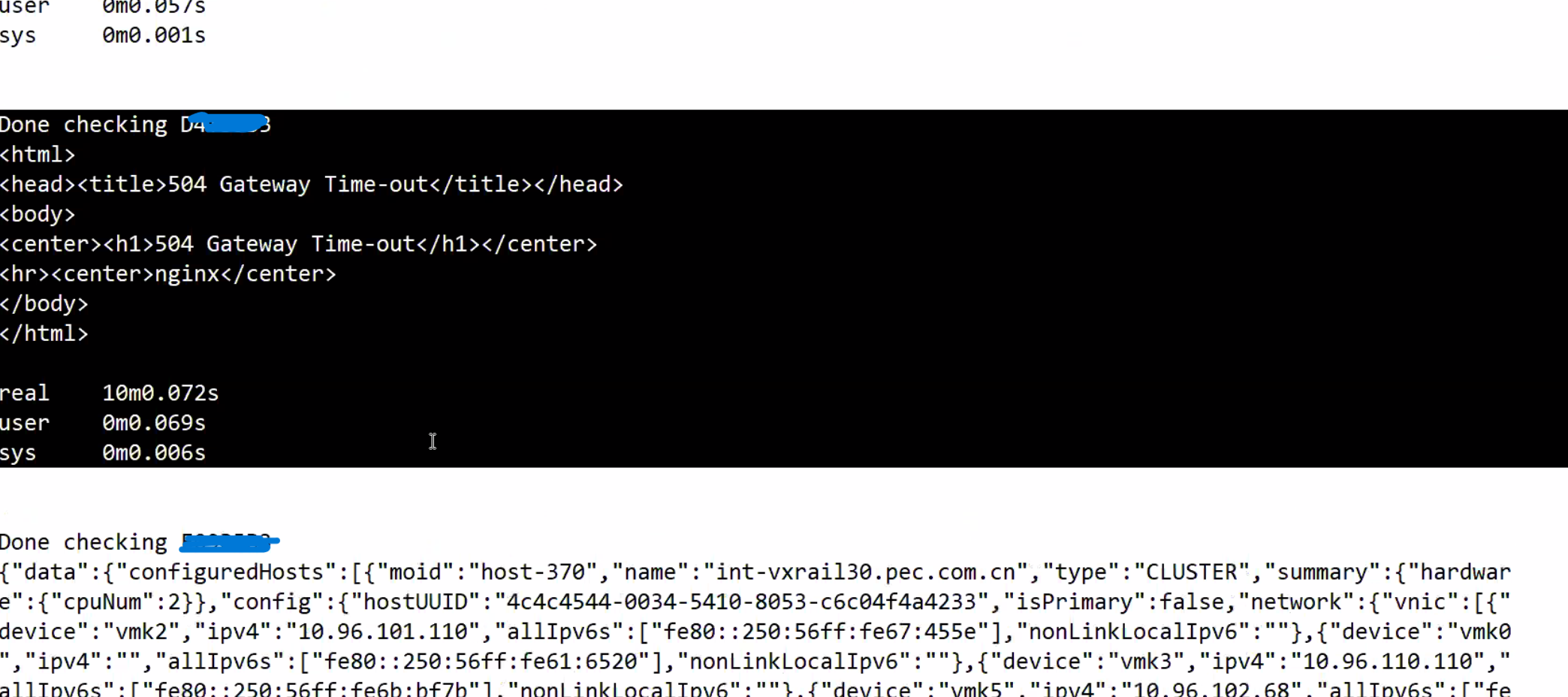

3. Результат, що показує, що один або кілька вузлів не повернули дані протягом 10 хвилин:
   Вузли, про які йде мова, мають помилку повернення «504 Gateway Time-out», тоді як робочі вузли мають правильні дані фізичного перегляду.


4. На основі вузла SN, визначеного вище, увійдіть у вузол і запустіть esxcli , вона застрягла, але localcli працює:


Node мав проблему синхронізації NTP, яка призвела до esxcli Команда застрягла і не відповідала.

Виклики фізичного перегляду VxRail esxcli команди на вузлі для отримання інформації про прошивку, він не може отримати інформацію, коли вузол застряг під час запуску esxcli команда.

Рішення полягає в тому, щоб виявити проблему синхронізації NTP на всіх вузлах і виправити її. Нижче наведено кроки для перевірки стану NTP на вузлах:

1. Перевірте /var/log/vobd.log на наявність повідомлень про помилки, які вказують на те, що системний годинник більше не синхронізовано із серверами основного часу.

2. Якщо так, перевірте стан сервера NTP.

   #ntpq -p



   Якщо значення "reach" не дорівнює 377, у хоста відсутня транзакція NTP, час на цьому ESXi може бути неправильним і потребує уваги.

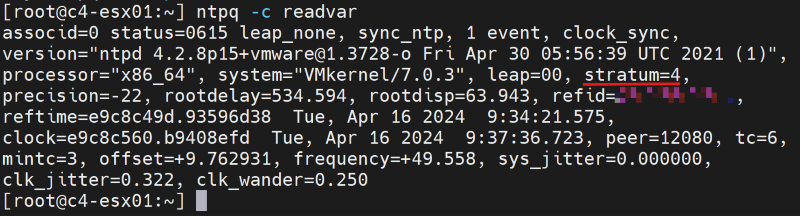

   #ntpq -c



   Якщо значення «stratum» виходить за межі діапазону від 2 до 6, синхронізація часу на цьому ESXi може мати додаткові затримки, що потенційно може призвести до неточного хронометражу.

3. Перевірте правильність адреси сервера NTP у базі даних VxRail Manager за допомогою API.

   curl -k --user "[vCenter account]:[vCenter password]" --request GET "https://localhost/rest/vxm/v1/system/ntp"

4. Якщо ні, то дотримуйтесь існуючих процедур «Як» (процедури VxRail → різні процедури → процедури «Як зробити» → змінити IP-адреси VxRail → перенаправити на нову IP-адресу сервера NTP), щоб оновити IP-адресу сервера NTP.

5. Використовуйте інший робочий сервер NTP, якщо потрібно, перезапустіть вузол vpxa та хост-служби, зауважте, що перезапуск вузла vpxa та хост-служб тимчасово вирішить проблему, але проблема повернеться, якщо NTP знову не синхронізується.

   /etc/init.d/vpxa restart
   /etc/init.d/hostd restart
