참고: 각 위치에 대한 자세한 설명은 www.dell.com/manuals에서 제공하는 시스템 설명서를 참조하십시오.
OptiPlex 9030 AIO(All-in-One) 시스템의 포트 및 외부 기능에 대한 비주얼 가이드입니다.
목차:
Cause

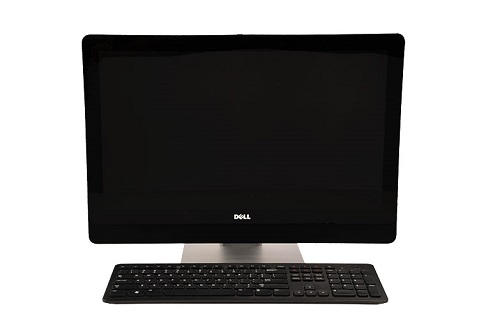

전면 뷰(터치식)
(그림 1.1 전면 터치)

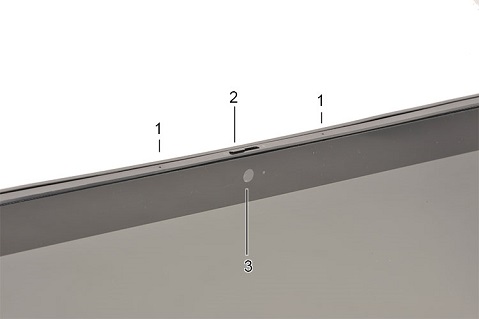

카메라 모듈의 확대 보기
(그림 1.2 카메라 닫기)
| 1 | 마이크 | 2 | 카메라 커버 토글 |
| 3 | 카메라 |

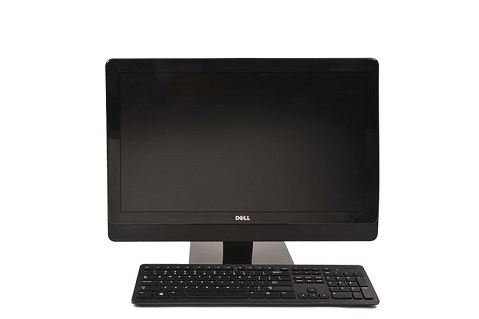

전면 뷰(비터치식)
(그림 2 전면 뷰 비터치)

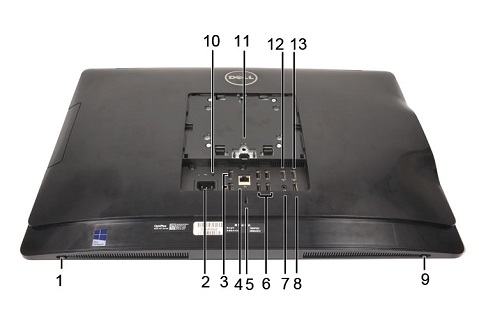

후면 뷰
(그림 3 후면 뷰)
| 1 | 후면 커버 잠금 장치 | 2 | 전원 커넥터 |
| 3 | USB 2.0 커넥터 2개 | 4 | 이더넷 네트워크 커넥터(RJ45) |
| 5 | 켄싱톤 보안 슬롯 | 6 | USB 3.0 커넥터 4개 |
| 7 | 라인 출력/헤드폰/스피커 커넥터 | 8 | DisplayPort 커넥터 |
| 9 | 후면 커버 잠금 장치 | 10 | 전원 공급 장치 BIST 버튼 및 LED |
| 11 | VESA 스탠드 커넥터 | 12 | HDMI 입력 커넥터 |
| 13 | HDMI 출력 커넥터 |
왼쪽 뷰
(그림 4 왼쪽 측면 뷰)
| 1 | 4-in-1 메모리 카드 리더 | 2 | USB 3.0 커넥터 2개 |
| 3 | 헤드폰 및 마이크 콤비 커넥터 |

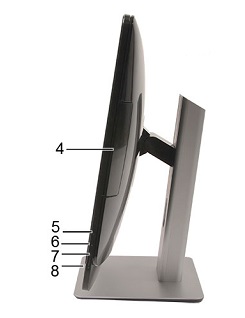

오른쪽 뷰
(그림 5 오른쪽 측면 뷰)
| 4 | CD/DVD-ROM 꺼내기 버튼 | 5 | 볼륨 높음 버튼 |
| 6 | 볼륨 낮춤 버튼 | 7 | 화면 디스플레이 메뉴 버튼 |
| 8 | 전원 버튼 |
Résolution
익스프레스 서비스 코드 및 서비스 태그 위치
익스프레스 서비스 코드와 서비스 태그는 컴퓨터 후면에 있는 검은색 스티커에 있습니다. (스티커의 텍스트는 흰색입니다.) 이 스티커는 화면의 후면 하단 가장자리 중앙에 있습니다. 부분적으로 후면 스탠드로 덮여 있습니다. 아래 링크된 문서에서 후면 스탠드 제거에 대한 세부 정보를 볼 수 있습니다.
- OptiPlex 9030 AIO(All in One) CRU(Customer Replaceable Unit) 분해 분리 가이드
- OptiPlex 9030 AIO(All-in-One) 설명서 및 문서
