VxRail: Nasazení clusteru selhalo v kroku ověření kvůli chybě "The provided pnic vmnic4 does not exist in host"

Summary: Tento článek vysvětluje problém při nasazování clusteru s kartami NIC 4×25G nebo 4×10G a selže kvůli zakázání LOM v řadiči iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Při nasazení clusteru s kartami NIC 4×25G nebo 4×10G se ověření nezdaří s chybou:

The provided pnic vmnic4 does not exist in host



Zkontrolujte dayone.log nástroje VxRail Manager.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

Při nasazování clusteru s vysokorychlostními síťovými kartami 4x25G nebo 4x10G očekává řešení VxRail v závislosti na různých hardwarových modelech serveru níže dva platné scénáře mapování síťové karty:

  1. vmnic0 a vmnic1 jsou namapované na LOM, vmnic2~5 jsou namapované na vysokorychlostní síťové karty.
  2. vmnic0 je namapovaný na LOM a vmnic1~4 je namapovaný na vysokorychlostní síťové karty.

Pokud je možnost LOM v řadiči iDRAC zakázána, systém ESXi detekuje pouze porty vysokorychlostní síťové karty a mapuje na tyto porty hodnotu vminc0~3, takže ověření nasazení clusteru selže při ověřování vmnic4 nebo vmnic5 nebo obou.



Resolution

  1. Přihlaste se do uživatelského rozhraní řadiče iDRAC.

  2. V nastavení >> systému BIOS zakažte všechny síťové karty (NDC/PCIE/OCP) Integrovaná zařízení.>

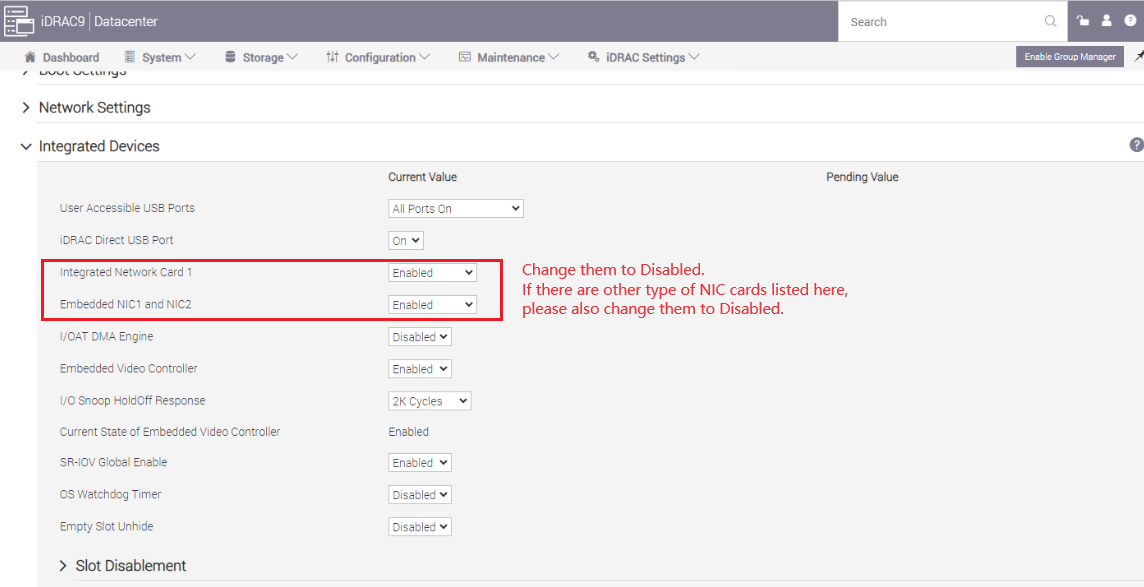

    V řadiči iDRAC zakažte všechny dotčené síťové karty.

  3. Použijte změnu a restartujte řadič iDRAC.

  4. Povolte všechny karty NIC, které byly zakázány během kroku 2 (pokud jsou některé karty NIC určeny k zakázání, ponechte je zakázané).

  5. Ujistěte se, že je povolena síťová karta řadiče iDRAC.
    Nastavení > řadiče iDRAC Konektivita, > síť, > nastavení >
    sítě, Povolit síťovou kartu = Povoleno
    , výběr síťové karty = Vyhrazená

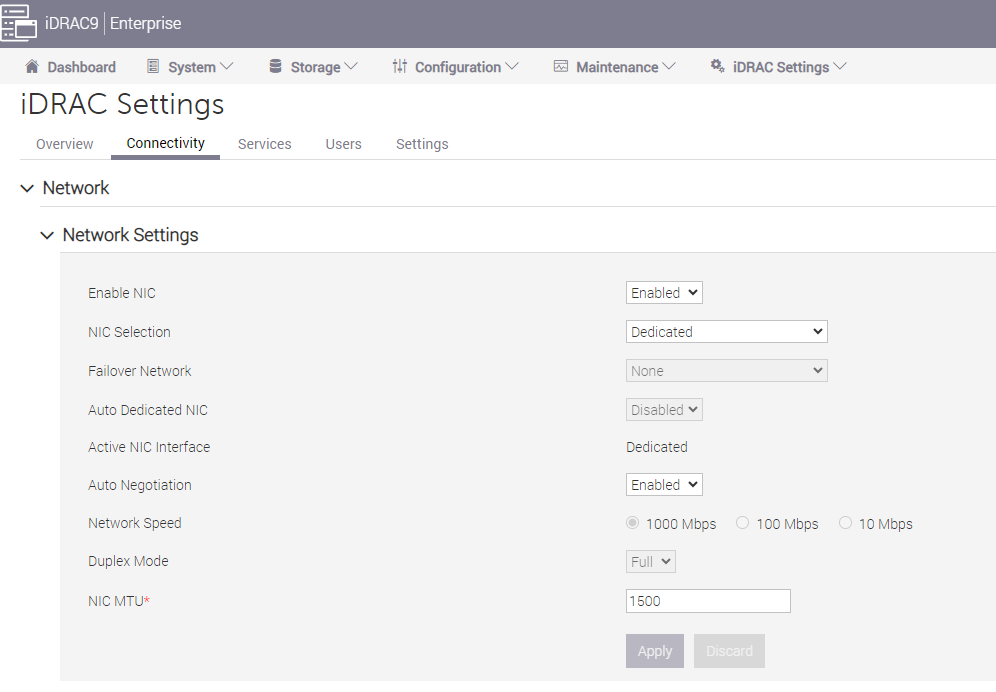

    Po změně zkontrolujte nastavení řadiče iDRAC

  6. Použijte změnu a restartujte řadič iDRAC.

  7. Opakujte ověření nasazení clusteru.
