VxRail: Distribuere klynge mislyktes på valideringstrinnet på grunn av feilen "The provided pnic vmnic4 does not exist in host"

Summary: Denne artikkelen forklarer et problem ved implementering av en klynge med 4 x 25 G- eller 4 x 10 G NIC-kort og mislykkes på grunn av at LOM er deaktivert på iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Distribuere klynge med 4 x 25G eller 4 x 10G NIC-kort, valideringen mislyktes med feilmelding:

The provided pnic vmnic4 does not exist in host



Sjekk VxRail Manager dayone.log.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

Når du implementerer en klynge med 4 x 25 G eller 4 x 10 G høyhastighets NIC-kort, avhengig av ulike servermaskinvaremodeller, forventer VxRail nedenfor to gyldige NIC-tilordningsscenarier:

  1. vmnic0 og vmnic1 er tilordnet LOM, vmnic2~5 er tilordnet til høyhastighets NIC-kort.
  2. vmnic0 er tilordnet LOM, og vmnic1~4 er tilordnet NIC-kort med høy hastighet.

Hvis LOM er deaktivert på iDRAC, oppdager ESXi bare høyhastighets NIC-kortporter og tilordner vminc0~3 til disse portene, slik at valideringen av klyngeimplementering mislykkes ved validering av vmnic4 eller vmnic5, eller begge.



Resolution

  1. Logge på iDRAC-grensesnittet

  2. Deaktiver alle NIC-kort (NDC/PCIE/OCP) under Konfigurasjons-BIOS-innstillinger >> Integrerte enheter>

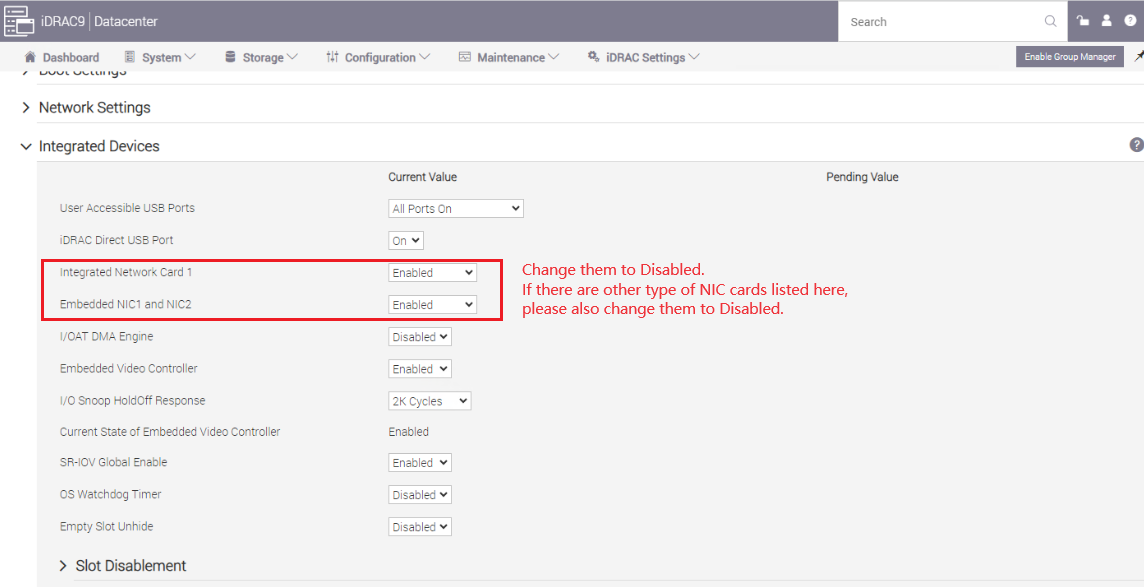

    Deaktiver alle berørte nettverkskort på iDRAC

  3. Bruk endringen og start iDRAC på nytt.

  4. Aktiver alle NIC-kort som deaktiveres i trinn 2 (hvis noen NIC-kort skal deaktiveres, må du holde dem deaktivert).

  5. Kontroller at iDRAC-nettverks-NIC er aktivert.
    Tilkoblingsmulighet for iDRAC-innstillinger > Nettverksnettverksinnstillinger
    >>aktiver NIC = Aktivert
    NIC-valg = dedikert >
    Kontroller iDRAC-innstillingene etter endringen

  6. Bruk endringen og start iDRAC på nytt.

  7. Prøv valideringen av klyngeimplementeringen på nytt.
