VxRail: Distributionsklustret misslyckades i valideringssteget på grund av felet "Det angivna nätverkskortet vmnic4 finns inte i värden"

Summary: I den här artikeln beskrivs ett problem vid distribution av ett kluster med 4 × 25G eller 4 × 10 G nätverkskort och det misslyckas på grund av att LOM inaktiveras på iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Distribuera kluster med 4 × 25 G eller 4 × 10 G NIC-kort. Valideringen misslyckades med felet:

The provided pnic vmnic4 does not exist in host



Kontrollera dayone.log för VxRail Manager.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

Vid distribution av ett kluster med 4 × 25G eller 4 × 10 G höghastighets-NIC-kort, beroende på olika serverhårdvarumodeller, förväntar sig VxRail följande två giltiga NIC-mappningsscenarier:

  1. vmnic0 och vmnic1 mappas till LOM, vmnic2~5 mappas till höghastighetskort.
  2. vmnic0 mappas till LOM och vmnic1~4 mappas till höghastighetskort.

Om LOM är inaktiverat på iDRAC identifierar ESXi endast portarna för höghastighetskortets kort och mappar vminc0~3 till dessa portar, vilket innebär att valideringen av klusterdistributionen misslyckas vid validering av vmnic4 eller vmnic5, eller båda.



Resolution

  1. Logga in på iDRAC-gränssnittet

  2. Avaktivera alla NIC-kort (NDC/PCIE/OCP) under BIOS-konfigurationsinställningarna >> Integrerade enheter>
    På iDRAC avaktiverar du alla berörda nätverkskort

  3. Tillämpa ändringen och starta om iDRAC.

  4. Aktivera alla NIC-kort som avaktiveras under steg 2 (om några NIC-kort är avsedda att inaktiveras ska du låta dem vara inaktiverade).

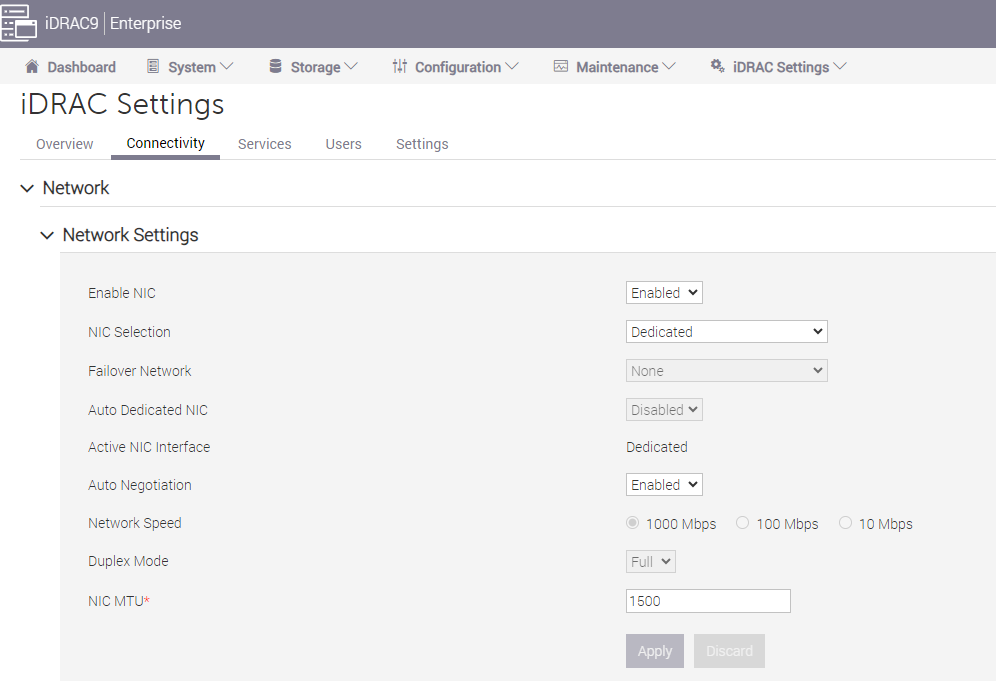

  5. Kontrollera att nätverkskortet för iDRAC är aktiverat.
    iDRAC-inställningar > Anslutning > Nätverk > Nätverksinställningar >
    Aktivera NIC = Aktiverat
    Val av nätverkskort = Dedikerad
    Kontrollera iDRAC-inställningarna efter ändringen

  6. Tillämpa ändringen och starta om iDRAC.

  7. Försök att validera klusterdistributionen igen.
