VxRail: Die Bereitstellung des Clusters ist beim Validierungsschritt aufgrund des Fehlers "Die bereitgestellte pnic vmnic4 ist auf dem Host nicht vorhanden" fehlgeschlagen

Summary: In diesem Artikel wird ein Problem bei der Bereitstellung eines Clusters mit 4 x 25G- oder 4 x 10G-NIC-Karten erläutert, das fehlschlägt, weil LOM auf iDRAC deaktiviert ist.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Stellen Sie den Cluster mit 4 x 25G- oder 4 x 10G-NIC-Karten bereit. Die Validierung ist mit einem Fehler fehlgeschlagen:

The provided pnic vmnic4 does not exist in host



Überprüfen Sie VxRail Manager dayone.log.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

Bei der Bereitstellung eines Clusters mit 4 x 25G- oder 4 x 10G-Hochgeschwindigkeits-NIC-Karten erwartet VxRail je nach Serverhardwaremodell die folgenden zwei gültigen NIC-Zuordnungsszenarien:

  1. vmnic0 und vmnic1 werden LOM zugeordnet, vmnic2~5 werden High-Speed-NIC-Karten zugeordnet.
  2. vmnic0 ist LOM zugeordnet und vmnic1~4 ist High-Speed-NIC-Karten zugeordnet.

Wenn LOM auf iDRAC deaktiviert ist, erkennt ESXi nur die Hochgeschwindigkeits-NIC-Kartenports und ordnet diesen Ports vminc0~3 zu, sodass die Validierung der Clusterbereitstellung fehlschlägt, wenn vmnic4 oder vmnic5 oder beide validiert werden.



Resolution

  1. Anmelden bei der iDRAC-UI

  2. Deaktivieren Sie alle NIC-Karten (NDC/PCIE/OCP) unter Konfiguration > BIOS-Einstellungen > Integrierte Geräte>

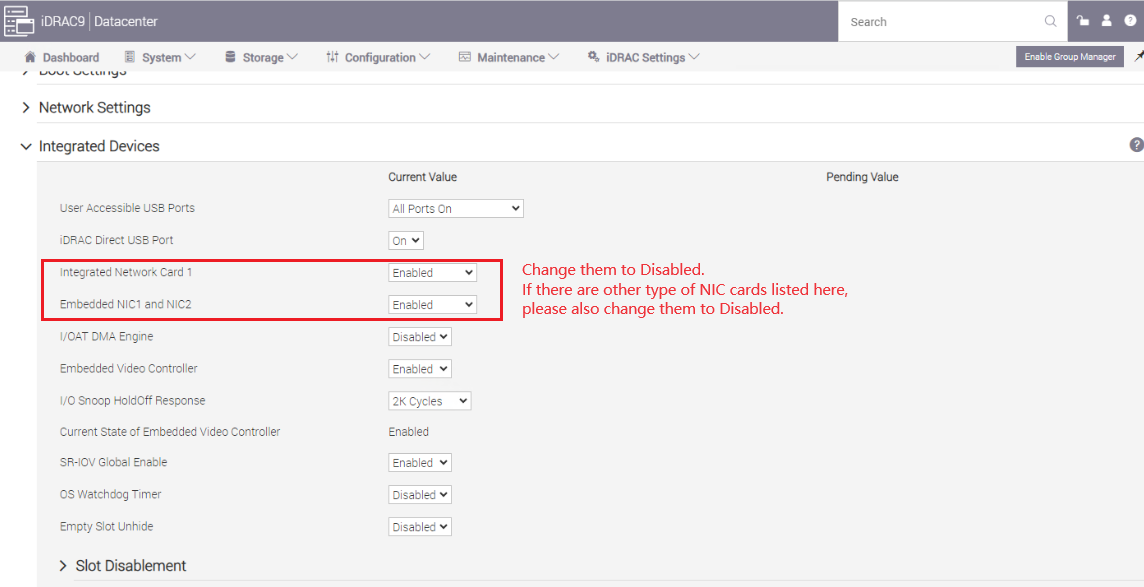

    Deaktivieren Sie auf dem iDRAC alle betroffenen NICs

  3. Übernehmen Sie die Änderung und starten Sie iDRAC neu.

  4. Aktivieren Sie alle NIC-Karten, die in Schritt 2 deaktiviert werden (wenn NIC-Karten deaktiviert werden sollen, lassen Sie sie deaktiviert).

  5. Stellen Sie sicher, dass die iDRAC-Netzwerk-NIC aktiviert ist.
    iDRAC-Einstellungen > Konnektivität > Netzwerk > Netzwerkeinstellungen >
    NIC aktivieren = Aktivierte
    NIC-Auswahl = Dediziert

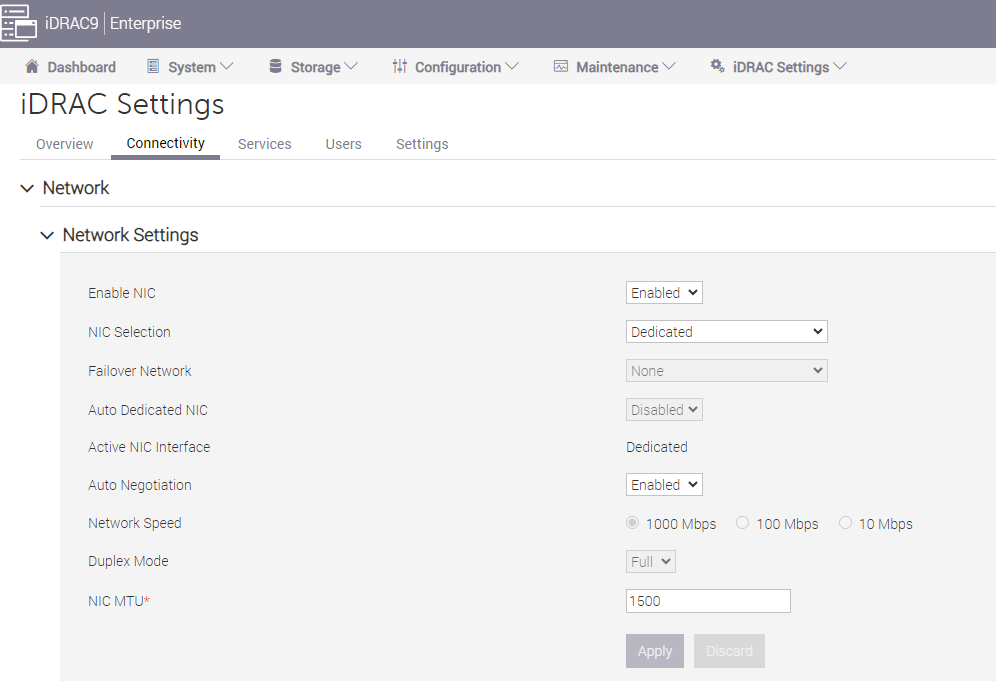

    Überprüfen der iDRAC-Einstellungen nach der Änderung

  6. Übernehmen Sie die Änderung und starten Sie iDRAC neu.

  7. Wiederholen Sie die Validierung der Clusterbereitstellung.
