VxRail: Cluster implementeren mislukt tijdens validatiestap vanwege fout 'De opgegeven pnic vmnic4 bestaat niet op de host'

Summary: In dit artikel wordt een probleem uitgelegd bij het implementeren van een cluster met 4 x 25 G of 4 x 10 G NIC-kaarten en mislukt omdat LOM is uitgeschakeld op iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Cluster implementeren met 4x25G of 4x10G NIC-kaarten, de validatie is mislukt met de fout:

The provided pnic vmnic4 does not exist in host



Controleer de VxRail Manager-dayone.log.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

Bij de implementatie van een cluster met 4x25G of 4x10G high-speed NIC-kaarten, afhankelijk van verschillende serverhardwaremodellen, verwacht VxRail hieronder twee geldige NIC-toewijzingsscenario's:

  1. vmnic0 en vmnic1 zijn toegewezen aan LOM, vmnic2~5 zijn toegewezen aan high-speed NIC-kaarten.
  2. vmnic0 is toegewezen aan LOM en vmnic1~4 is toegewezen aan high-speed NIC-kaarten.

Als LOM is uitgeschakeld op iDRAC, detecteert ESXi alleen de hogesnelheids-NIC-kaartpoorten en wijst vminc0~3 toe aan deze poorten, zodat de validatie van de clusterimplementatie mislukt bij het valideren van vmnic4 of vmnic5, of beide.



Resolution

  1. Aanmelden bij de iDRAC-gebruikersinterface

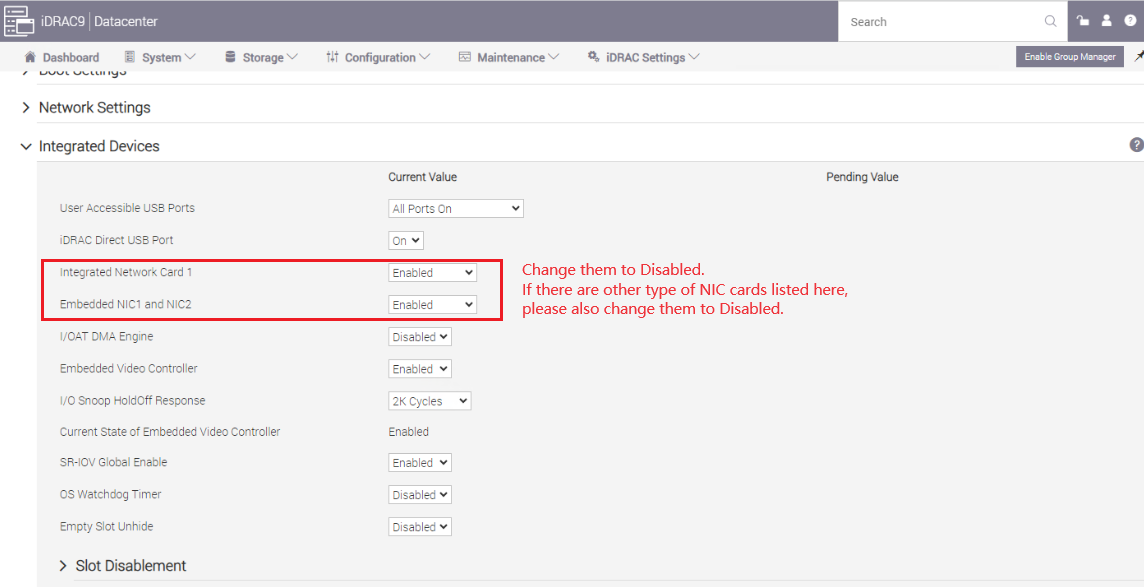

  2. Schakel alle NIC-kaarten (NDC/PCIE/OCP) uit onder BIOS-instellingen > configuratie > Geïntegreerde apparaten>
    Schakel op de iDRAC alle betrokken NIC's uit

  3. Pas de wijziging toe en start iDRAC opnieuw op.

  4. Schakel alle NIC-kaarten in die zijn uitgeschakeld tijdens stap 2 (Als NIC-kaarten bedoeld zijn om te worden uitgeschakeld, laat ze dan uitgeschakeld).

  5. Zorg ervoor dat de iDRAC-netwerk-NIC is ingeschakeld.
    iDRAC-instellingen > Connectiviteit > netwerknetwerkinstellingen >>
    NIC inschakelen = Ingeschakeld
    NIC-selectie = Toegewezen
    Controleer de iDRAC-instellingen na de wijziging

  6. Pas de wijziging toe en start iDRAC opnieuw op.

  7. Probeer de validatie van de clusterimplementatie opnieuw uit te voeren.
