VxRail. Не удалось развернуть кластер на этапе проверки из-за ошибки «Указанный pnic vmnic4 не существует на хосте»

Summary: В этой статье описывается проблема, возникающая при развертывании кластера с 4 сетевыми платами 25 Гбит/с или 4 портами 10 Гбит/с из-за отключения LOM в iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Развертывание кластера с 4 сетевыми платами 25 Гбит/с или 4 сетевыми платами 10 Гбит/с, проверка завершилась ошибкой:

The provided pnic vmnic4 does not exist in host



Проверьте dayone.log VxRail Manager.

"2023-07-03 09:42:36,726" microservice.nano-service "2023-07-03T09:42:36.204582606Z stdout F 2023-07-03 09:42:36,204 [ERROR] <Dummy-397:140103318611016> validator.py execute() (90): Validation errors: errors=[\{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic4', '*******'), 'message': 'The provided pnic vmnic4 does not exist in host *******.'}, \{'type': 'THOROUGH-VALIDATOR', 'field': 'network.vds.nic_mappings', 'code': 'E3100_VAL_60', 'placeholders': ('vmnic5', '*******'), 'message': 'The provided pnic vmnic5 does not exist in host *******.'}]"



Cause

При развертывании кластера с 4 высокоскоростными сетевыми платами 25 или 4 10 Гбит/с в зависимости от различных моделей серверного оборудования VxRail ожидает два следующих допустимых сценария сопоставления сетевых карт:

  1. vmnic0 и vmnic1 сопоставлены с LOM, vmnic2~5 сопоставлены с высокоскоростными сетевыми платами.
  2. vmnic0 сопоставлен с LOM, а vmnic1~4 сопоставлен с высокоскоростными сетевыми платами.

Если функция LOM отключена в iDRAC, ESXi обнаруживает только порты высокоскоростных сетевых плат и сопоставляет vminc0~3 с этими портами, поэтому проверка развертывания кластера завершается сбоем при проверке vmnic4, vmnic5 или обоих портов.



Resolution

  1. Войдите в пользовательский интерфейс iDRAC.

  2. Отключите все сетевые платы (NDC/PCIE/OCP) в разделе «Configuration > BIOS settings > ». Integrated Devices>

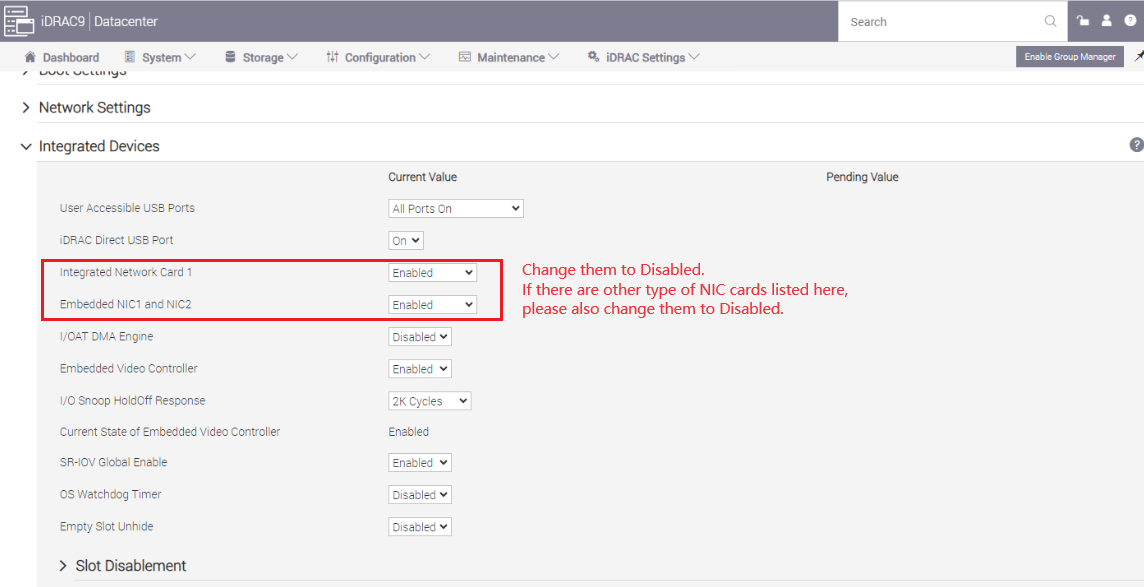

    В iDRAC отключите все затронутые сетевые платы

  3. Примените изменения и перезагрузите iDRAC.

  4. Включите все сетевые платы, которые были отключены во время шага 2 (если какие-либо сетевые платы предназначены для отключения, оставьте их отключенными).

  5. Убедитесь, что сетевая плата iDRAC включена.
    Параметры iDRAC Возможности > подключения > Сеть > Параметры >
    сети Включить NIC = Включено
    Выбор сетевой платы = Выделенная

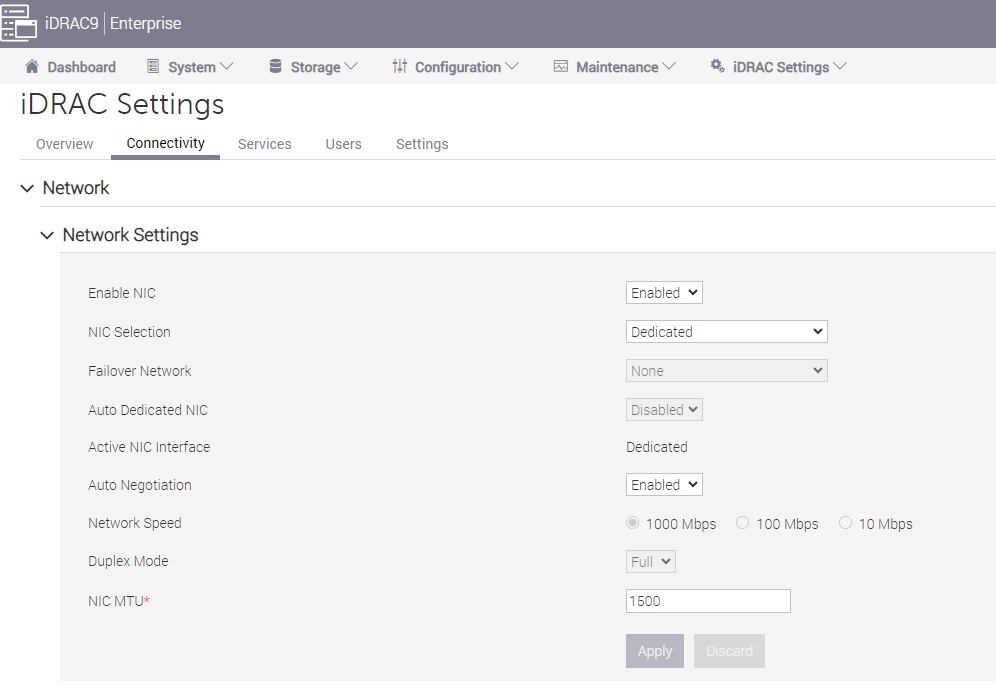

    Проверьте настройки iDRAC после изменения

  6. Примените изменения и перезагрузите iDRAC.

  7. Повторно запустите валидацию развертывания кластера.
