OptiPlex 3070: Guide visuel de vos ordinateurs

Summary: Cet article constitue un guide visuel des ports externes et des fonctionnalités des différents formats de la série des ordinateurs de bureau Dell OptiPlex 3070.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Remarque : Pour obtenir une description plus détaillée de chaque emplacement, consultez les manuels de l’ordinateur à l’adresse www.dell.com/support


Sommaire :

  1. Vue avant de la mini-tour (MT)
  2. Vue arrière de la mini-tour (MT)
  3. Vue avant du format compact (SFF)
  4. Vue arrière du format compact (SFF)
  5. Vue avant du format micro (MFF)
  6. Vue arrière du format micro (MFF)
  7. Informations supplémentaires :



Vue avant de la mini-tour (MT)

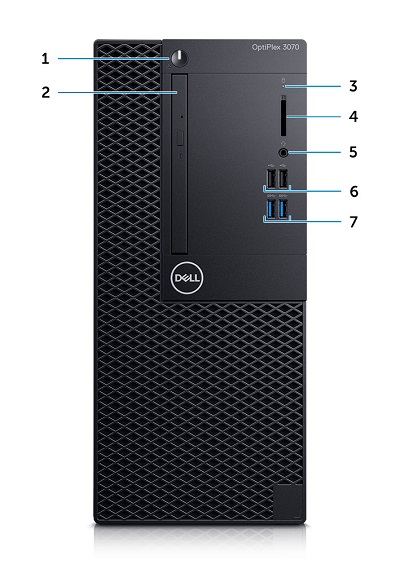

SLN317909_en_US__23070_Front_View_MT_BK

(Fig. 1 Vue avant de la MT)



1 Bouton Marche/Arrêt et LED d’alimentation 2 Lecteur optique (en option)
3 Voyant d'activité du disque dur 4 Lecteur de carte mémoire (en option)
5 Connecteur casque/jack audio universel 6 Connecteur USB 2.0 x2
7 2 connecteurs USB 3.1 Gen 1 Type-A


Retour au début



Vue arrière de la mini-tour (MT)



SLN317909_en_US__33070_Back_View_MT_BK

(Fig.2 Vue arrière de la MT)



1 Connecteur de sortie audio 2 Connecteur de série (en option)
3 HDMI 4 DP 1.2/HDMI 2.0/VGA/Série/Serial-PS/2 (en option)
5 Connecteur DisplayPort 6 2 connecteurs USB 3.3 Gen 1 Type-A
7 Numéro de série 8 2 connecteurs USB 2.0 Type-A (prise en charge de SmartPower On)
9 Connecteur Ethernet NIC 10 4 logements de carte d’extension
11 Connecteur d'alimentation 12 Connecteurs d’antenne externe SMA (en option)
13 Voyant de diagnostic du bloc d'alimentation 14 Emplacement pour câble de sécurité Kensington
15 Anneau pour cadenas


Retour au début



Vue avant du format compact (SFF)

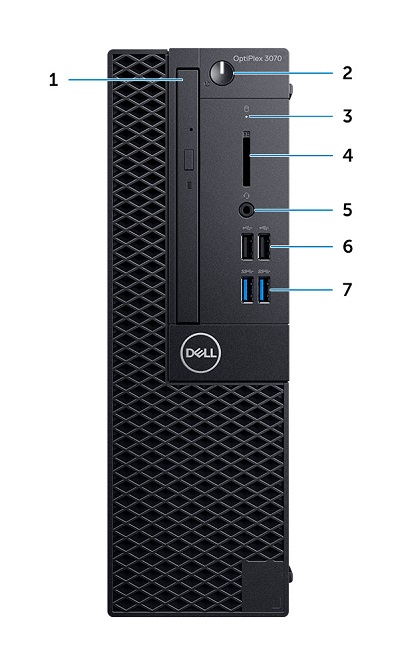

SLN317909_en_US__43070_Front_View_SFF_BK

(Fig.3 Vue avant du SFF)



1 Lecteur optique (en option) 2 Bouton Marche/Arrêt et LED d’alimentation
3 Voyant d'activité du disque dur 4 Lecteur de carte mémoire (en option)
5 Connecteur casque/jack audio universel 6 Connecteur USB 2.0 x2
7 2 connecteurs USB 3.1 Gen 1 Type-A


Retour au début



Vue arrière du format compact (SFF)

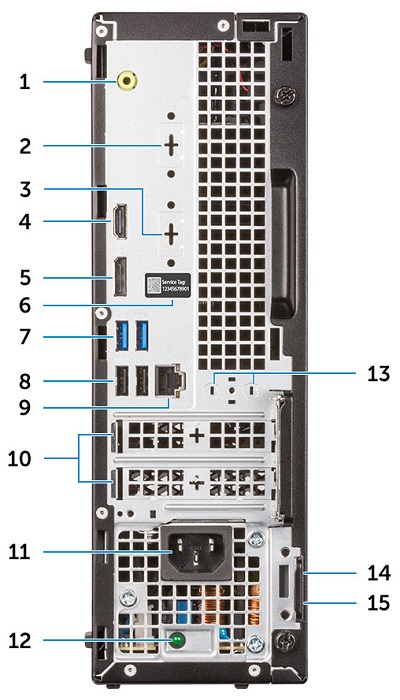

SLN317909_en_US__53070_Back_View_SFF_BK

(Fig.4 Vue arrière du SFF)



1 Connecteur de sortie audio 2 Connecteur de série (en option)
3 DP 1.2/HDMI 2.0/VGA/série/série PS/2 (en option) 4 Connecteur HDMI
5 Connecteur DisplayPort 6 Numéro de série
7 2 connecteurs USB 3.1 Gen 1 Type-A 8 2 connecteurs USB 2.0 (prend en charge SmartPower On)
9 Connecteur Ethernet NIC 10 2 logements de carte d’extension
11 Connecteur d'alimentation 12 Voyant de diagnostic du bloc d'alimentation
13 Connecteurs d’antenne externe SMA (en option) 14 Emplacement pour câble de sécurité Kensington
15 Anneau pour cadenas


Retour au début



Vue avant du format micro (MFF)

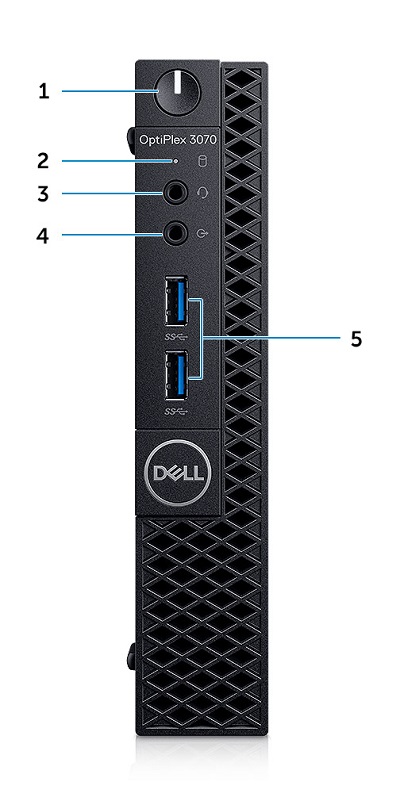

SLN317909_en_US__63070_Front_View_MFF_BK

(Fig.5 Vue avant du MFF)



1 Bouton Marche/Arrêt et LED d’alimentation 2 Voyant d'activité du disque dur
3 Connecteur casque/jack audio universel 4 Connecteur de ligne de sortie
5 2 connecteurs USB 3.1 Gen 1 Type-A


Retour au début



Vue arrière du format micro (MFF)

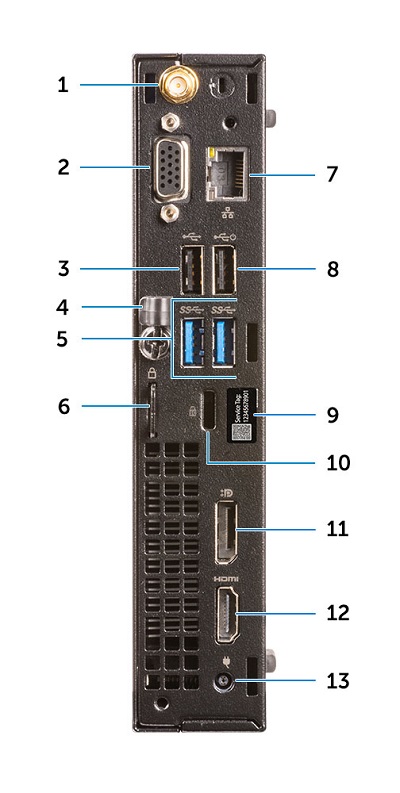

SLN317909_en_US__73070_Back_View_MFF_BK

(Fig.6 Vue arrière du MFF)



1 Connecteurs d’antenne externe SMA (en option) 2 DP 1.2/HDMI 2.0/VGA/série/série PS/2 (en option)
3 Connecteur USB 2.0 4 Support de câble
5 2 connecteurs USB 3.1 Gen 1 Type-A 6 Anneau pour cadenas
7 Connecteur Ethernet NIC 8 Connecteur USB 2.0 (prend en charge SmartPower On)
9 Numéro de série 10 Emplacement pour câble de sécurité Kensington
11 Connecteur DisplayPort 12 Connecteur HDMI
13 Connecteur d'alimentation


Retour au début

Cause

Sans objet.

Resolution

Sans objet.

Additional Information



Informations supplémentaires :




Retour au début

Affected Products

OptiPlex 3070 Tower, OptiPlex 3070 Micro, OptiPlex 3070 Small Form Factor
