OptiPlex 3070：電腦視覺指南
Summary: 本文為 Dell OptiPlex 3070 桌上型電腦系列外接式埠和功能的視覺化指南。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
注意：如需每個位置的詳細說明，請前往電腦手冊，網址為 www.dell.com/support
目錄：
迷你立式 (MT) 前視圖

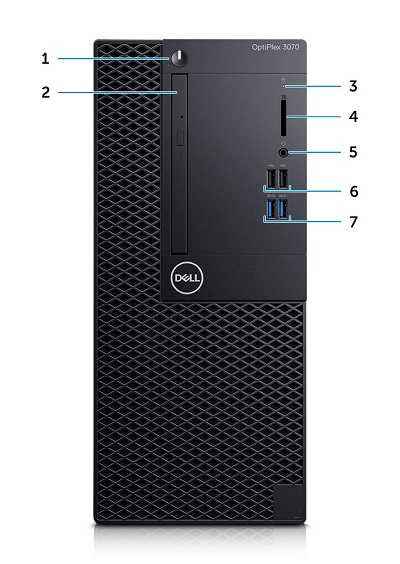

(圖 1 MT 前視圖)
| 1 | 電源按鈕和電源 LED | 2 | 光碟機 (選用) |
| 3 | 硬碟活動 LED | 4 | 智慧卡讀卡機 (選用) |
| 5 | 耳機/通用音訊插孔連接器 | 6 | USB 2.0 連接器 x2 |
| 7 | USB 3.1 Gen 1 Type-A 連接器 x2 |
迷你立式 (MT) 後視圖

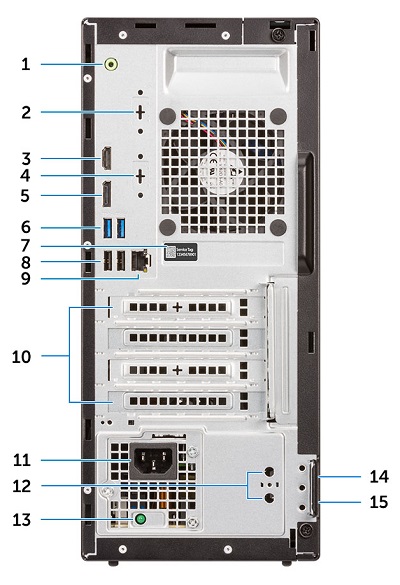

(圖 2 MT 後視圖)
| 1 | 線路輸出音訊連接埠 | 2 | 序列連接器 （選配） |
| 3 | HDMI | 4 | DP 1.2/HDMI 2.0/VGA/序列/序列 PS/2 （選配） |
| 5 | DisplayPort 連接器 | 6 | USB 3.3 Gen 1 Type-A 連接器 x2 |
| 7 | 產品服務編號 | 8 | USB 2.0 Type-A 連接器 x2 （支援 Smart Power On） |
| 9 | NIC 乙太網路連接器 | 10 | 4 個擴充卡插槽 |
| 11 | 電源連接器 | 12 | 外部 SMA 天線連接器 (選用) |
| 13 | 電源供應器診斷 LED | 14 | Kensington 防盜纜線鎖插槽 |
| 15 | 掛鎖環 |
小機型 (SFF) 前視圖
(圖 3 SFF 前視圖)
| 1 | 光碟機 (選用) | 2 | 電源按鈕和電源 LED |
| 3 | 硬碟活動 LED | 4 | 智慧卡讀卡機 (選用) |
| 5 | 耳機/通用音訊插孔連接器 | 6 | USB 2.0 連接器 x2 |
| 7 | USB 3.1 Gen 1 Type-A 連接器 x2 |
小機型 (SFF) 後視圖
(圖 4 SFF 後視圖)
| 1 | 線路輸出音訊連接埠 | 2 | 序列連接器 （選配） |
| 3 | DP 1.2/HDMI 2.0/VGA/序列/序列 PS/2 （選配） | 4 | HDMI 連接器 |
| 5 | DisplayPort 連接器 | 6 | 產品服務編號 |
| 7 | USB 3.1 Gen 1 Type-A 連接器 x2 | 8 | USB 2.0 連接器 x2 (支援智慧開機功能) |
| 9 | NIC 乙太網路連接器 | 10 | 擴充卡插槽 x2 |
| 11 | 電源連接器 | 12 | 電源供應器診斷 LED |
| 13 | 外部 SMA 天線連接器 (選用) | 14 | Kensington 防盜纜線鎖插槽 |
| 15 | 掛鎖環 |
微型外型規格 (MFF) 前視圖
(圖 5 MFF 前視圖)
| 1 | 電源按鈕和電源 LED | 2 | 硬碟活動 LED |
| 3 | 耳機/通用音訊插孔連接器 | 4 | 線路輸出連接器 |
| 5 | USB 3.1 Gen 1 Type-A 連接器 x2 |
微型外型規格 (MFF) 後視圖
(圖 6 MFF 後視圖)
| 1 | 外部 SMA 天線連接器 (選用) | 2 | DP 1.2/HDMI 2.0/VGA/序列/序列 PS/2 （選配） |
| 3 | USB 2.0 連接器 | 4 | 纜線座架 |
| 5 | USB 3.1 Gen 1 Type-A 連接器 x2 | 6 | 掛鎖環 |
| 7 | NIC 乙太網路連接器 | 8 | USB 2.0 連接器 （支援 Smart Power On） |
| 9 | 產品服務編號 | 10 | Kensington 防盜纜線鎖插槽 |
| 11 | DisplayPort 連接器 | 12 | HDMI 連接器 |
| 13 | 電源連接器 |
