OptiPlex 3070 Guida visiva ai computer

Summary: Questo articolo fornisce una guida visiva alle porte esterne e alle funzioni dei vari fattori di forma della serie di desktop Dell OptiPlex 3070.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Nota: Per una descrizione dettagliata di ogni singola posizione, consultare i manuali del computer all'indirizzo www.dell.com/support


Sommario:

  1. Formato mini-tower (MT) - Vista anteriore
  2. Formato mini tower (MT) - Vista posteriore
  3. Fattore di forma ridotto (SFF) - Vista anteriore
  4. Fattore di forma ridotto (SFF) - Vista posteriore
  5. Fattore di forma micro (MFF) - Vista anteriore
  6. Fattore di forma micro (MFF) - Vista posteriore
  7. Ulteriori informazioni:



Formato mini-tower (MT) - Vista anteriore



SLN317909_en_US__23070_Front_View_MT_BK

Fig. 1. Formato MT - Vista anteriore



1 Pulsante di accensione e LED di alimentazione 2 Unità ottica (opzionale)
3 LED di attività del disco rigido 4 Lettore di schede di memoria (opzionale)
5 Connettore jack audio universale/cuffie 6 2 connettori USB 2.0
7 2 connettori USB 3.1 Gen1 Type-A


Torna all'inizio



Formato mini tower (MT) - Vista posteriore

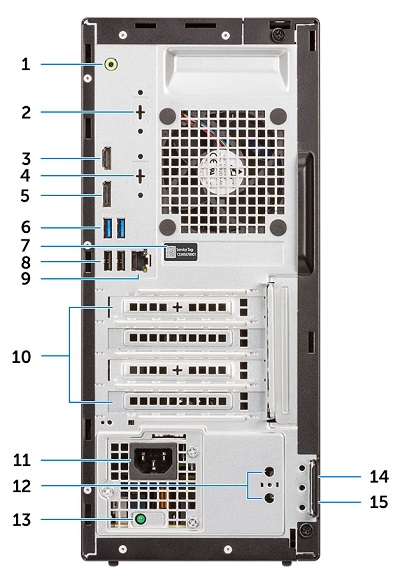

SLN317909_en_US__33070_Back_View_MT_BK

Fig. 2. Formato MT - Vista posteriore



1 Connettore audio Line-out 2 Connettore seriale (opzionale)
3 HDMI 4 DP 1.2/HDMI 2.0/VGA/Serial/Serial-PS/2 (opzionale)
5 Connettore DisplayPort 6 2 connettori USB 3.3 Gen1 Type-A
7 Codice di matricola 8 2 connettori USB 2.0 Type-A (supporta SmartPower On)
9 Connettore della scheda di rete Ethernet 10 4 slot per schede di espansione
11 Connettore di alimentazione 12 Connettori per antenna SMA esterna (opzionale)
13 LED della diagnostica dell'alimentatore 14 Slot per cavo di sicurezza Kensington
15 Anello per lucchetto


Torna all'inizio



Fattore di forma ridotto (SFF) - Vista anteriore



SLN317909_en_US__43070_Front_View_SFF_BK

Fig. 3. Formato SFF - Vista anteriore



1 Unità ottica (opzionale) 2 Pulsante di accensione e LED di alimentazione
3 LED di attività del disco rigido 4 Lettore di schede di memoria (opzionale)
5 Connettore jack audio universale/cuffie 6 2 connettori USB 2.0
7 2 connettori USB 3.1 Gen1 Type-A


Torna all'inizio



Fattore di forma ridotto (SFF) - Vista posteriore



SLN317909_en_US__53070_Back_View_SFF_BK

Fig. 4. Formato SFF - Vista posteriore



1 Connettore audio Line-out 2 Connettore seriale (opzionale)
3 DP 1.2/HDMI 2.0/VGA/Seriale PS/2 (opzionale) 4 Connettore HDMI
5 Connettore DisplayPort 6 Codice di matricola
7 2 connettori USB 3.1 Gen1 Type-A 8 2 connettori USB 2.0 (supporto per SmartPower)
9 Connettore della scheda di rete Ethernet 10 2 slot per schede di espansione
11 Connettore di alimentazione 12 LED della diagnostica dell'alimentatore
13 Connettori per antenna SMA esterna (opzionale) 14 Slot per cavo di sicurezza Kensington
15 Anello per lucchetto


Torna all'inizio



Fattore di forma micro (MFF) - Vista anteriore



SLN317909_en_US__63070_Front_View_MFF_BK

Fig. 5. Formato MFF - Vista anteriore



1 Pulsante di accensione e LED di alimentazione 2 LED di attività del disco rigido
3 Connettore jack audio universale/cuffie 4 Connettore Line-out
5 2 connettori USB 3.1 Gen1 Type-A


Torna all'inizio



Fattore di forma micro (MFF) - Vista posteriore



SLN317909_en_US__73070_Back_View_MFF_BK

Fig. 6. Formato MFF - Vista posteriore



1 Connettori per antenna SMA esterna (opzionale) 2 DP 1.2/HDMI 2.0/VGA/Seriale PS/2 (opzionale)
3 Connettore USB 2.0 4 Supporto per cavi
5 2 connettori USB 3.1 Gen1 Type-A 6 Anello per lucchetto
7 Connettore della scheda di rete Ethernet 8 Connettore USB 2.0 (supporto per SmartPower)
9 Codice di matricola 10 Slot per cavo di sicurezza Kensington
11 Connettore DisplayPort 12 Connettore HDMI
13 Connettore di alimentazione


Torna all'inizio
