Guide de démontage et de retrait des composants remplaçables par l’utilisateur (CRU) sur le système au format compact (SFF) OptiPlex 7080

1. Instructions à suivre avant de retirer le capot :

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

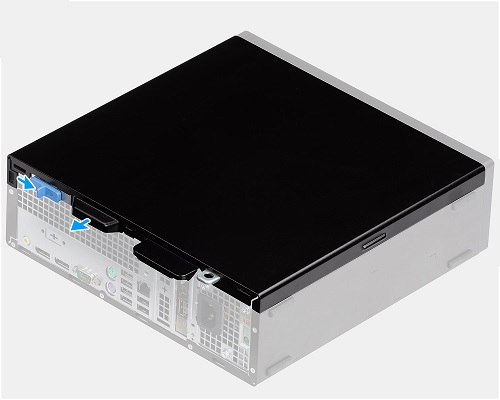

2. En regardant à l’arrière de votre ordinateur, localisez la glissière de dégagement bleue sur le côté gauche du châssis. Appuyez dessus et faites-la glisser vers la droite pour déverrouiller le panneau d’accès supérieur.

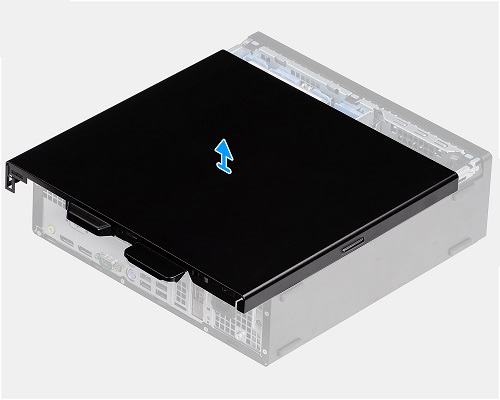

3. Saisissez la languette située à l’arrière du panneau d’accès et retirez-la de l’arrière de l’ordinateur. Soulevez le panneau d’accès pour le retirer une fois les pattes de fixation déverrouillées.

1. Instructions à suivre avant de retirer le panneau avant :

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le cache du système.

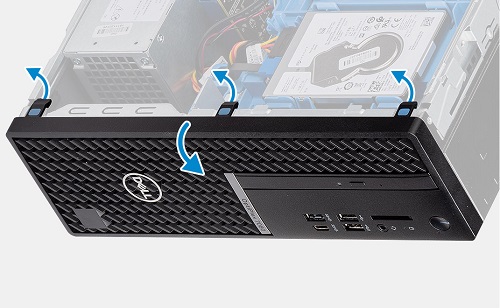

2. En regardant sur le bord supérieur du panneau avant, déverrouillez les trois (3) pattes servant à fixer le panneau au châssis.

3. Faites pivoter le panneau vers le bas, là où les supports le fixent au bord inférieur.

4. Retirez le panneau des logements de la charnière.

1. Instructions à suivre avant de retirer le disque dur:

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le capot du système et le panneau avant.

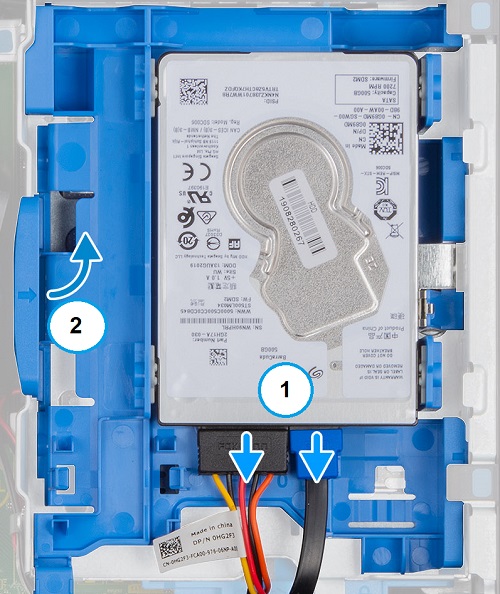

2. Cet ordinateur peut accueillir un (1) disque dur 21/2 » dans le coin avant droit de l’ordinateur. Débranchez les câbles d’alimentation et de données à l’arrière du disque. Appuyez sur la patte bleue située à l’arrière du disque, puis inclinez le support vers le haut.

3. Soulevez l’arrière du support et tirez-le pour le retirer de la cage du disque.

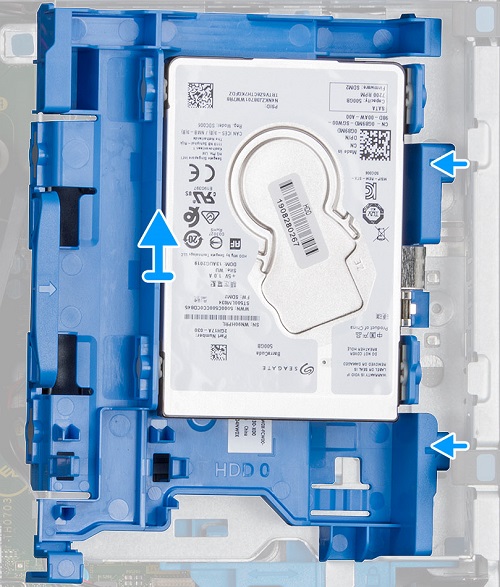

4. Faites glisser les deux passe-câbles de fixation sur un côté du support bleu pour les retirer du disque. Le disque doit alors être dégagé de l’autre côté.

1. Instructions à suivre avant de retirer le disque SSD:

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le capot du système, le panneau avant et le bâti de disque dur.

Carte SSD M.2 2230 PCIe :

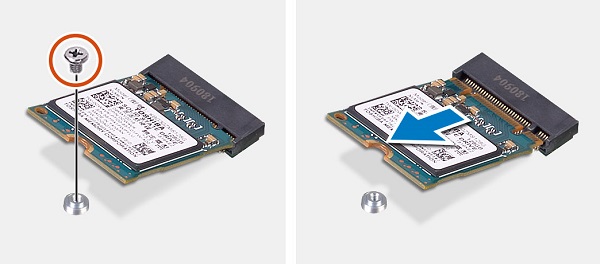

2. Vous pouvez trouver le logement du M.2 sous le bâti de disque dans le coin avant droit de l’ordinateur. Retirez la vis qui fixe la carte à la carte mère.

3. L’extrémité de la carte se soulève, la saisit et la sort du connecteur et de l’ordinateur.

Carte SSD M.2 2280 PCIe :

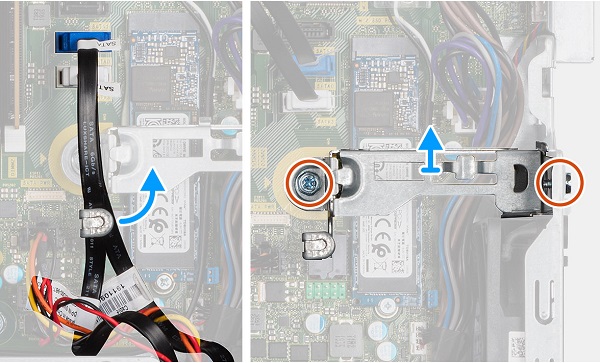

4. Vous trouverez le logement du M.2 2280 au milieu à l’avant de l’ordinateur. Retirez le câble et le support qui se trouvent sur le disque SSD.

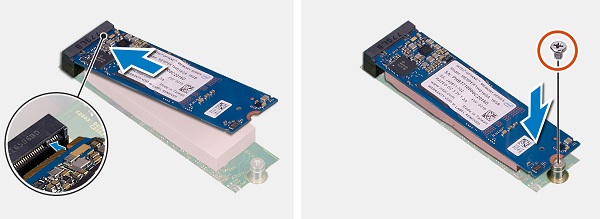

5. Retirez la vis qui fixe la carte à la carte mère. L’extrémité de la carte se soulève, la saisit et la sort du connecteur et de l’ordinateur.

1. Instructions à suivre avant de retirer le lecteur optique (ODD) :

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le capot du système, le panneau avant et le bâti de disque dur.

2. Le lecteur de disques optiques se trouve sur la partie inférieure de la baie de disques. Retirez les câbles d’alimentation et de données situés à l’arrière du disque et retirez-les de la cage.

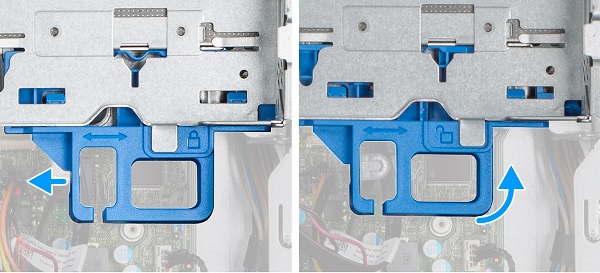

3. Faites glisser le dégagement bleu situé sur le côté gauche du bâti de disque vers l’arrière de l’ordinateur. Une fois qu’il est déverrouillé, soulevez le bâti de disque vers le côté droit de l’ordinateur.

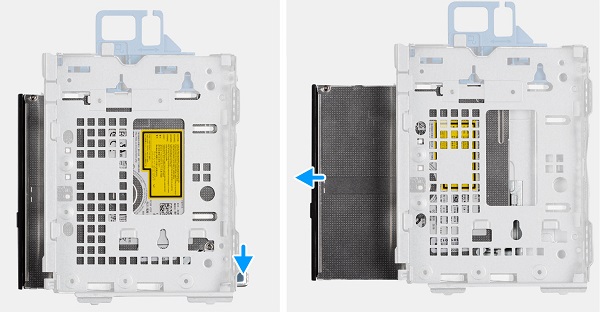

4. Appuyez sur la patte métallique bleue située à l’arrière du disque, puis enfoncez-la pour la retirer de la cage du disque.

1. Instructions à suivre avant de retirer l’assemblage du ventilateur:

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le cache du système.

2. Le ventilateur est installé dans le coin arrière droit du châssis. Déconnectez le câble du ventilateur de la carte mère, puis desserrez les quatre (4) vis imperdables de fixation du ventilateur.

3. Retirez l’assemblage ventilateur du châssis.

1. Instructions à suivre avant de retirer les cartes d’extension :

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le cache du système.

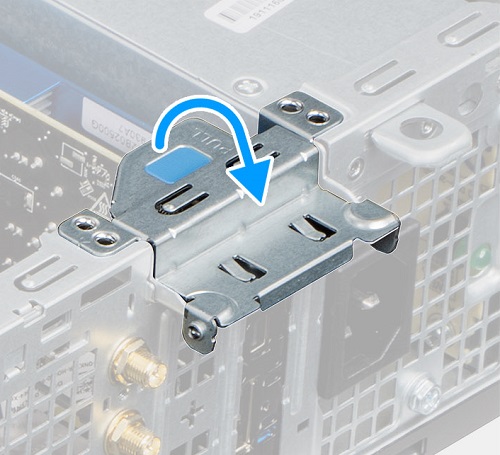

2. Les logements de carte d’extension sont situés à côté du bloc d’alimentation à l’arrière de l’ordinateur. Retournez la languette de fixation métallique vers l’arrière de l’ordinateur.

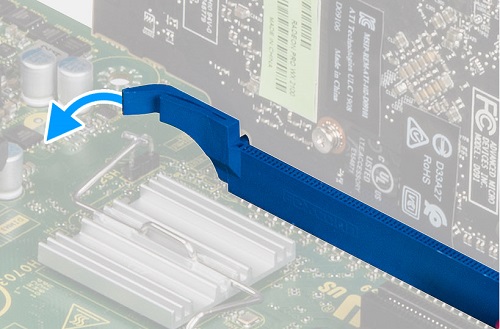

3. Assurez-vous que la carte est verrouillée dans le logement sur la carte mère. Dans ce cas, tirez sur la patte de déverrouillage tout en tirant sur la carte.

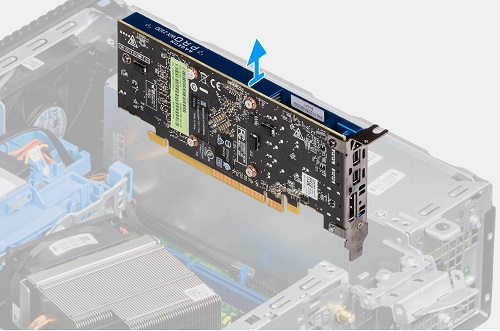

4. Elle doit sortir du châssis. Cela vous laisse un espace à l’arrière de votre ordinateur sur lequel vous devez insérer un cache.

1. Instructions à suivre avant de retirer la mémoire :

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le capot du système, le panneau avant et le bâti de disque dur.

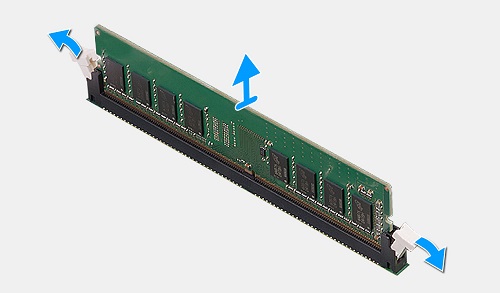

2. Les logements de mémoire se trouvent sous la cage du disque. Appuyez sur les clips de fixation situés de part et d’autre de la mémoire DIMM pour vérifier qu’elle sort de son logement.

3. Retirez la mémoire DIMM du logement et du châssis.

1. Instructions à suivre avant de retirer la pile bouton :

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le cache du système.

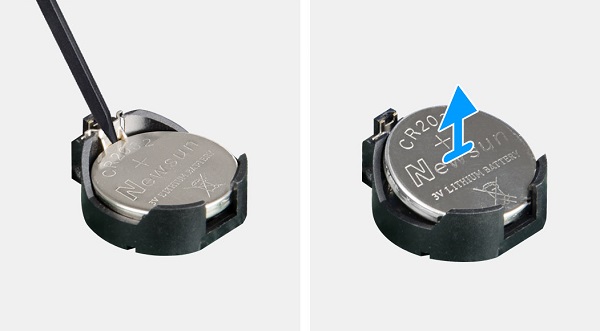

2. La pile bouton se trouve entre les logements d’extension et le ventilateur de l’ordinateur à l’arrière de l’ordinateur. À l’aide d’une pointe en plastique ou d’un outil similaire, faites levier sur le loquet et libérez la batterie.

3. Soulevez la batterie pour la retirer du connecteur.

1. Instructions à suivre avant de retirer la carte WLAN (Wi-Fi, Wireless Local Area Network):

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le capot du système, le panneau avant et le bâti de disque dur.

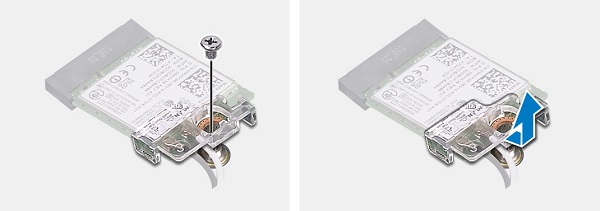

2. Le logement de la carte sans fil se trouve entre le logement du SSD M.2 et l’avant du châssis. Retirez la vis qui fixe le support de l’antenne.

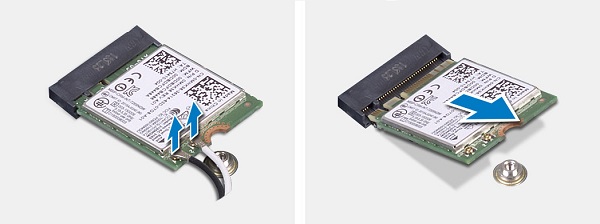

3. Déconnectez les câbles de l’antenne Wi-Fi de la carte. (Le connecteur est un connecteur de pression qui doit s’éjecter de la carte à l’aide d’une simple pression.)

5. Retirez la carte de son logement et de l’ordinateur.

1. Instructions à suivre avant de retirer le bloc d’alimentation :

   1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

   2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

   3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

   4. Retirez le capot du système, le panneau avant et le bâti de disque dur.

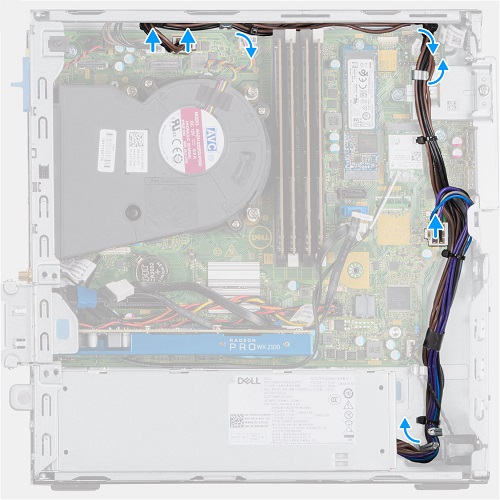

2. Le bloc d’alimentation se trouve sur le bord droit de l’ordinateur. Déconnectez les câbles d’alimentation de la carte mère et des disques.

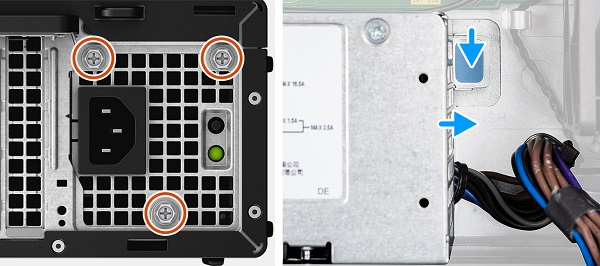

3. Retirez les trois (3) vis qui fixent le bloc d’alimentation à l’arrière du châssis. Appuyez sur la patte métallique située à l’avant du bloc d’alimentation et tirez le bloc vers l’avant du châssis.

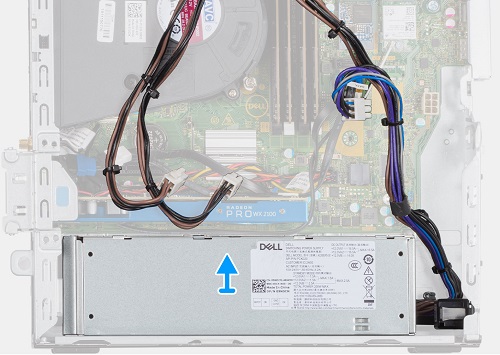

4. Soulevez le bloc d’alimentation pour le sortir de l’ordinateur.
