Instrukcja demontażu części wymienianych przez klienta (CRU) w modelach komputerów z obudową OptiPlex 7080 typu Small Form Factor (SFF)

1. Instrukcje dotyczące czynności do wykonania przed demontażem pokrywy:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

2. Patrząc na tył komputera, znajdź niebieski suwak zwalniający po lewej stronie obudowy. Przesuń go w prawo, aby odblokować górny panel dostępu.

3. Chwyć zaczep z tyłu panelu dostępu i wyciągnij go z tyłu komputera. Zdejmij panel dostępu do góry, kiedy ucha zabezpieczające są zwolnione.

1. Czynności przed zdemontowaniem przedniej ramki:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera.

2. Patrząc na górną krawędź ramki przedniej, zwolnij trzy (3) zaczepy mocujące ramkę do obudowy.

3. Uchyl ramkę w dół w miejscu, w którym haczyki mocują ramkę do dolnej krawędzi.

4. Wyjmij ramkę z gniazd zawiasów.

1. Instrukcje przed demontażem dysku twardego:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera i przednią ramkę.

2. Ten komputer może pomieścić jeden (1) dysk twardy 21/2" w prawym przednim rogu komputera. Odłącz kable zasilania i danych z tyłu dysku. Naciśnij niebieski zaczep w tylnej części dysku i wychyl wspornik do góry.

3. Unieś tylną część wspornika i wyjmij go z klatki dysku.

4. Wyjmij dwie przelotki zabezpieczające po jednej stronie niebieskiego uchwytu z napędu, który będzie można luźno wyciągnąć z drugiej strony.

1. Instrukcje przed demontażem dysku SSD:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera, ramkę przednią i obudowę dysku twardego.

Dysk M.2 2230 PCIe SSD:

2. Gniazdo M.2 można znaleźć pod obudową napędu w prawym przednim rogu komputera. Wykręć jedną śrubę mocującą kartę do obudowy.

3. Koniec karty uniesie się, chwyć go i wyjmij ze złącza i komputera.

Dysk M.2 2280 PCIe SSD:

4. Gniazdo M.2 2280 można znaleźć pośrodku z przodu komputera. Wyjmij kabel i klamrę znajdującą się nad dyskiem SSD.

5. Wykręć jedną śrubę mocującą kartę do obudowy. Koniec karty uniesie się, chwyć go i wyjmij ze złącza i komputera.

1. Instrukcje przed demontażem napędu optycznego (ODD):

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera, ramkę przednią i obudowę dysku twardego.

2. Napęd optyczny znajduje się na spodzie wnęki na dysk. Wyjmij kable zasilania i danych z tyłu napędu i z klatki.

3. Przesuń niebieskie zwolnienie z lewej strony obudowy dysku do tyłu komputera. Po odblokowaniu unieś obudowę dysku do góry i z prawej strony komputera.

4. Wciśnij niebieski metalowy zaczep z tyłu napędu i wypchnij z klatki dysku.

1. Instrukcje przed demontażem zestawu wentylatora:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera.

2. Wentylator jest przymocowany w prawym tylnym rogu obudowy. Odłącz kabel wentylatora od płyty głównej i odkręć cztery (4) śruby mocujące wentylator.

3. Wyjmij układ wentylatora z obudowy.

1. Instrukcje przed demontażem kart rozszerzeń:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera.

2. Gniazda kart rozszerzeń znajdują się obok zasilacza z tyłu komputera. Odwróć metalowy zaczep zabezpieczający w kierunku tylnej części komputera.

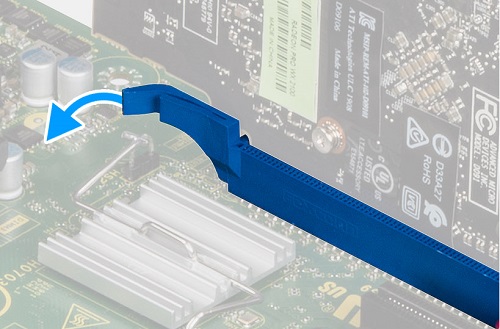

3. Sprawdź, czy karta jest zablokowana w gnieździe na płycie głównej. Jeżeli tak, pociągnij zatrzask zwalniający i wyciągnij prosto z karty.

4. Powinien zostać wysunięty prosto z obudowy. W ten sposób z tyłu komputera pozostaje szczelina, do której należy dopasować zaślepkę.

1. Instrukcje przed demontażem modułu pamięci:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera, ramkę przednią i obudowę dysku twardego.

2. Gniazda pamięci znajdują się pod klatką dysku. Naciśnij zaczepy mocujące po obu stronach modułu DIMM, aby się z niego wysunęły i wyjmij go do góry z gniazda.

3. Wyjmij pamięć DIMM z gniazda i obudowy.

1. Instrukcje przed demontażem baterii pastylkowej:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera.

2. Bateria pastylkowa znajduje się między gniazdami rozszerzeń a wentylatorem komputera z tyłu komputera. Za pomocą rysika z tworzywa sztucznego lub podobnego narzędzia podważ zatrzask i wyjmij baterię.

3. Podnieś i wyjmij baterię ze złącza.

1. Instrukcje przed demontażem karty Wi-Fi, bezprzewodowej sieci lokalnej (WLAN):

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera, ramkę przednią i obudowę dysku twardego.

2. Gniazdo karty sieci bezprzewodowej znajduje się między gniazdem M.2 SSD i przodem obudowy. Wykręć jedną śrubę blokującą uchwyt anteny.

3. Odłącz kable anteny Wi-Fi od karty. (Złącze jest wciskane i po lekkim dociśnięciu karta wysunie się).

5. Wyjmij kartę z gniazda i komputera.

1. Instrukcje przed demontażem zasilacza:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera, ramkę przednią i obudowę dysku twardego.

2. Zasilacz znajduje się wzdłuż prawej krawędzi komputera. Odłącz kable zasilania od płyty głównej i napędów.

3. Wykręć trzy (3) śruby mocujące zasilacz do tylnej części obudowy. Naciśnij metalowy zaczep z przodu zasilacza i pociągnij zasilacz w stronę przedniej części obudowy.

4. Wyjmij zasilacz z komputera.
