適用于客戶可自行更換單元 （CRU） 的 OptiPlex 7080 小機型 （SFF） 卸載指南

Summary: 本指南將逐步安全移除 OptiPlex 7080 電腦的客戶可更換元件 （CRU） 零件。(CRU 是不需工程師即可卸下或更換的電腦零件。)指南附有圖片，以參考所涉及的內容。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

目錄：

  1. CRU 移除指南
  2. 移除指示



移除指南



如果這些指南未涵蓋您想要執行的動作，則您需要參考您的系統手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首

Cause

N/A

Resolution



移除指示



注意：若要查看內容，請按一下您要在下方開啟的章節標題。



|



必要的工具



1 小十字螺絲起子 2 塑膠拆殼棒
3 小平頭螺絲起子

注意：請注意，使用大十字或平頭螺絲起子可能會導致螺絲頭受損。這可能會導致我們的現場工程師在無法取得專業工具的情況下無法移除螺絲。



  1. 卸下主機殼蓋前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

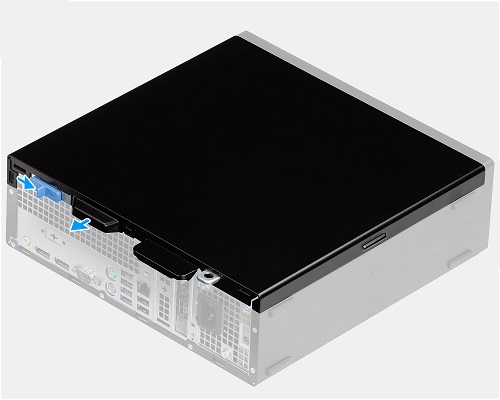

  2. 查看電腦背面，找到主機殼左側的藍色釋放滑板。向右按壓可解鎖頂部存取面板。

蓋 1

  1. 握住存取面板背面的彈片，然後從電腦背面拉出。釋放固定 LUG 時，請將存取面板抬起取出。

蓋 2



  1. 卸下前蓋前的卸載前置指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋。

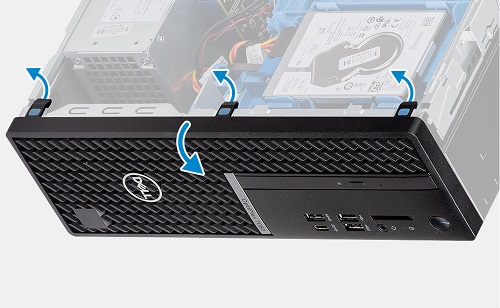

  2. 查看前蓋頂部邊緣，鬆開將前蓋固定至主機殼的三 （3） 個固定彈片。

前蓋 1

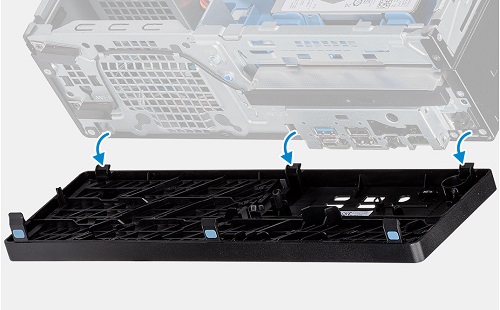

  1. 將前蓋向下轉動，使掛鉤將前蓋固定至底部邊緣。

前蓋 2

  1. 從鉸接插槽卸下前蓋。



  1. 卸下硬碟 （硬碟） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋和 前蓋。

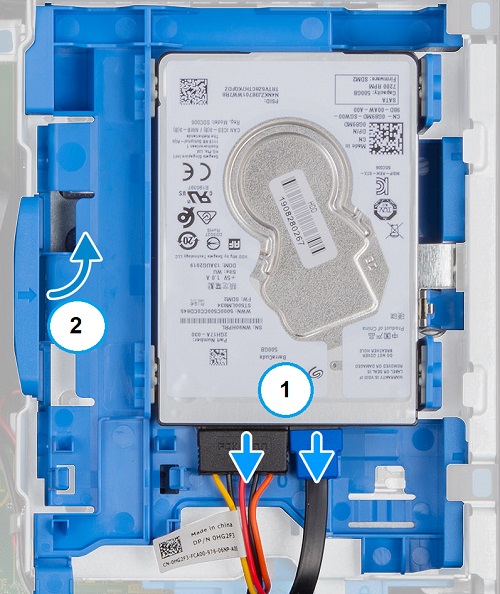

  1. 此電腦可將一 （1） 個 21/2「 硬碟裝入電腦右前角。從磁片磁碟機背面拔下電源線和資料纜線。壓下磁片磁碟機背面的藍色彈片，然後向上傾斜托架。

HDD 1

  1. 抬起托架背面，然後將其從磁片磁碟機固定框架拉出。

HDD 2

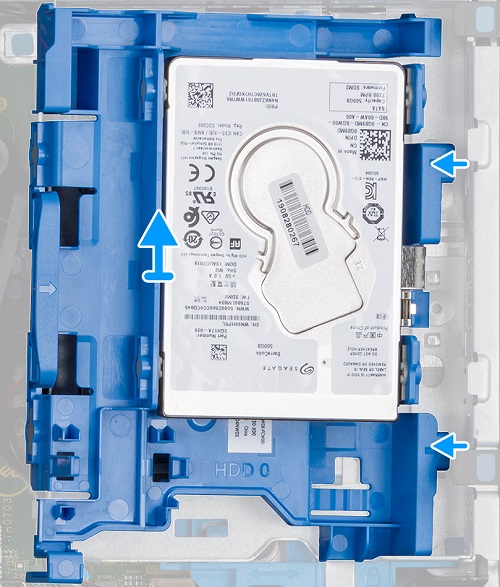

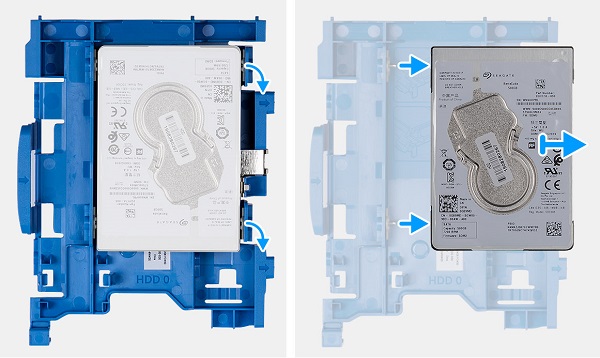

  1. 將藍色托架一側的兩個固定扣眼從磁片磁碟機中彈出，然後將磁片磁碟機拉松另一側。

HDD 3



  1. 卸下固態硬碟 （SSD） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋、 前蓋和 硬碟固定框架。

The M.2 2230 PCIe SSD:

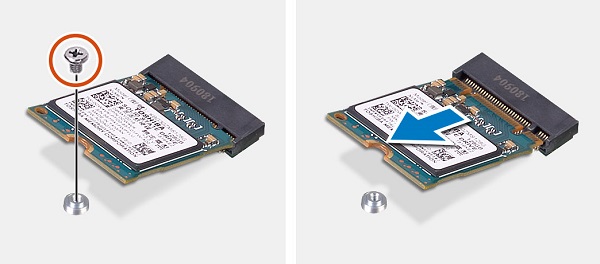

  1. 您可以在電腦右前角的磁片磁碟機固定框架下方找到 M.2 的插槽。卸下將插卡固定至主機板的單顆螺絲。

固態硬碟 1

  1. 插卡的一端會抬起，握住插卡，然後將其從連接器和電腦拉出。

The M.2 2280 PCIe SSD:

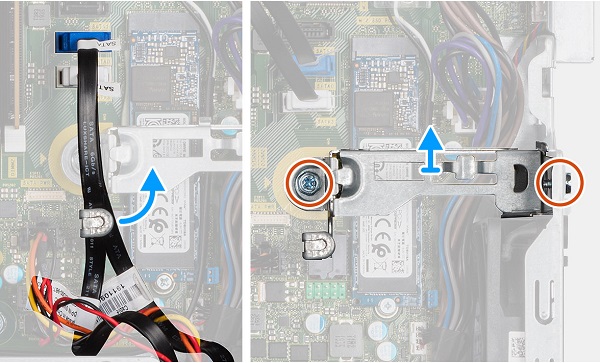

  1. 您可以在電腦正面的中間找到 M.2 2280 的插槽。抽出纜線，然後卸下 SSD 上的托架。

固態硬碟 2

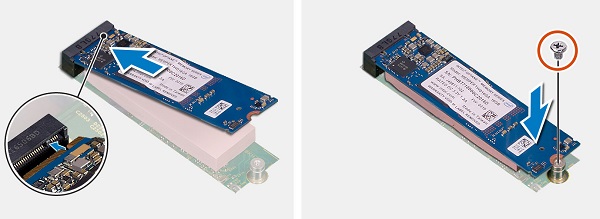

  1. 卸下將插卡固定至主機板的單顆螺絲。插卡的一端會抬起，握住插卡，然後將其從連接器和電腦拉出。

固態硬碟 3



  1. 卸下光碟機 （ODD） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋、 前蓋和 硬碟固定框架。

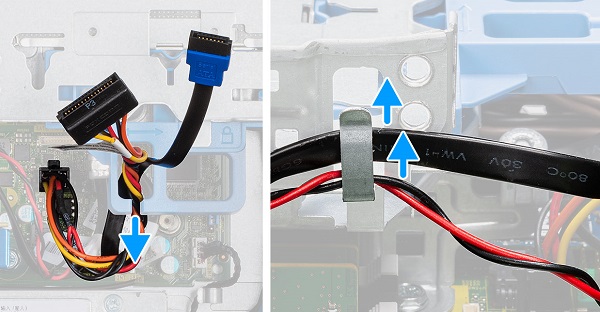

  2. 光碟機位於磁片磁碟機槽底部。從磁片磁碟機背面卸下電源線和資料纜線，然後從固定框架抽出。

ODD 1

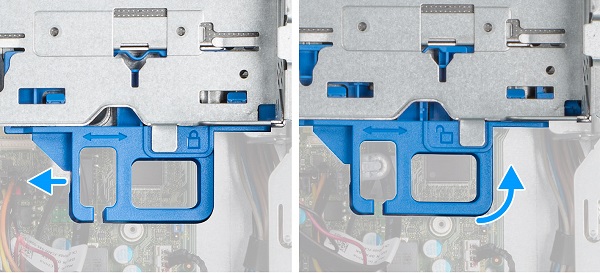

  1. 將磁片磁碟機固定框架左側的藍色釋放滑至電腦後側。解鎖後，請將磁片磁碟機固定框架提起並抬起至電腦右側。

ODD 2

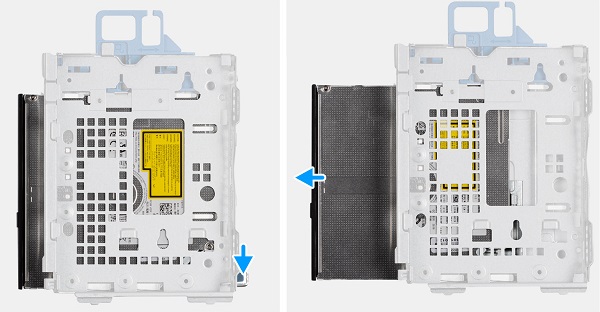

  1. 壓下磁片磁碟機背面的藍色金屬彈片，然後將磁片磁碟機固定框架其餘部分推出。

ODD 3

注意：卸下連接至磁片磁碟機的金屬托架。您必須先將它裝回任何更換的磁片磁碟機，再將其裝回電腦。



  1. 卸下風扇元件前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋。

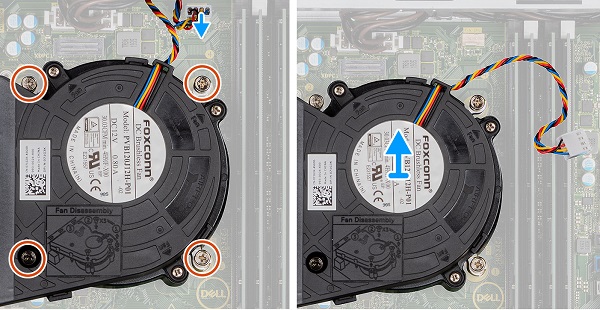

  2. 風扇安裝于主機殼右後側邊角。從主機板拔下風扇纜線，然後鬆開固定風扇的四 （4） 顆緊固螺絲。

風扇 1

  1. 將風扇元件從主機殼提起取出。



  1. 卸下擴充卡之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋。

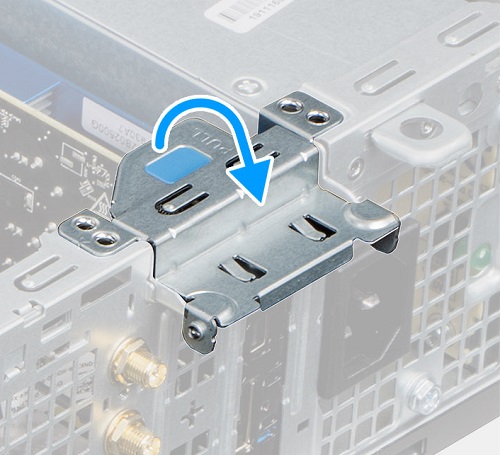

  2. 擴充卡插槽位於電腦背面的 PSU 旁邊。將金屬固定彈片朝電腦背面翻轉。

到期插槽 1

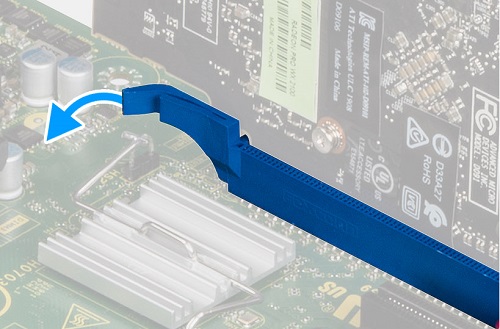

  1. 檢查插卡是否已鎖定在主機板上的插槽中，若要拉動釋放彈片，同時直接拉出插卡。

到期插槽 2

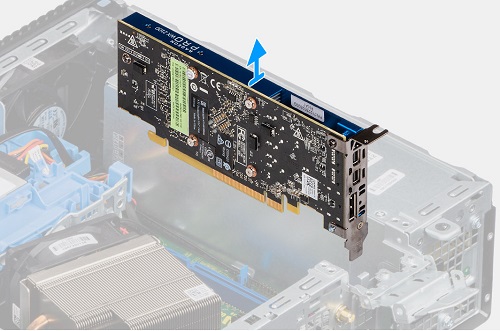

  1. 應該直接從主機殼拉出。這會在電腦背面留下縫隙，您必須裝入擋片。

到期插槽 3



  1. 卸下記憶體之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋、 前蓋和 硬碟固定框架。

  2. 記憶體插槽位於磁片磁碟機固定框架下方。壓下 DIMM 任一側的固定夾，使其脫離 DIMM，以查看其從插槽提起取出。

記憶體 1

  1. 將記憶體 DIMM 從插槽和主機殼拉出。

注意：對電腦中的記憶體雙記憶體模組 （DIMM） 重複上述步驟。



  1. 卸下幣式電池前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋。

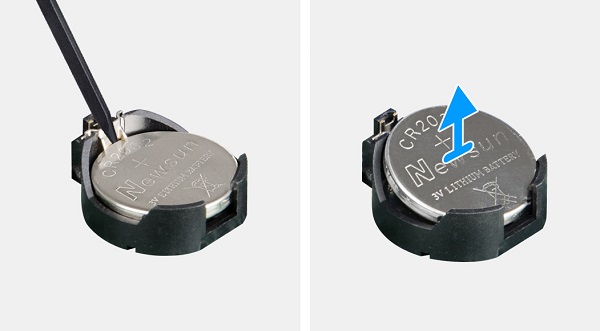

  2. 幣式電池位於電腦背面的擴充插槽和電腦風扇之間。使用塑膠拆殼棒或類似工具，撬起閂鎖並鬆開電池。

幣式 1

  1. 將電池從連接器提起取出。



  1. 卸下 Wi-Fi、無線區域網路 （WLAN） 卡之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋、 前蓋和 硬碟固定框架。

  2. 無線網卡插槽位於 M.2 SSD 插槽和主機殼正面之間。卸下鎖定天線托架的單顆螺絲。

Wi-Fi 1

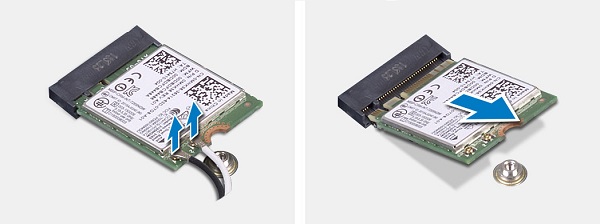

  1. 從插卡拔下 WiFi 天線纜線。（連接器是按下螺柱，應在您施加一點壓力時從插卡彈出。）

Wi-Fi 2

  1. 將插卡從插槽和電腦拉出。



  1. 卸下電源供應器 （PSU） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下 系統主機殼蓋、 前蓋和 硬碟固定框架。

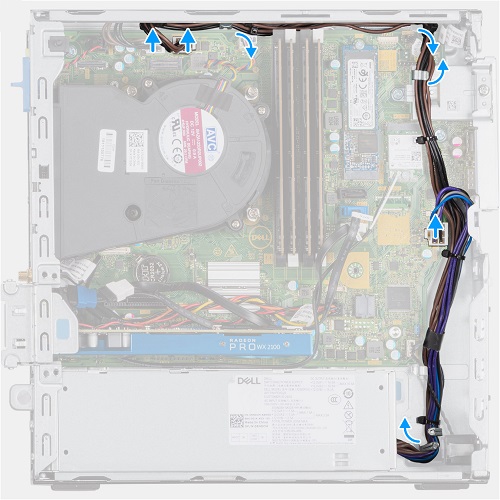

  2. PSU 位於電腦右側邊緣。從主機板和磁片磁碟機拔下電源線。

PSU 1

  1. 卸下將 PSU 固定至主機殼背面的三 (3) 顆螺絲。壓下 PSU 正面的金屬彈片，然後將 PSU 朝主機殼正面拉動。

PSU 2

  1. 從電腦提起取出 PSU。

PSU 3

Additional Information

如果您需要進一步的協助，請聯絡技術支援部門。
與我們聯絡 返回 OptiPlex 7080 卸載內容頁面。
