Guide d’utilisation et de dépannage de l’écran Dell SE2018HL

Summary: Apprenez à configurer et utiliser l’écran Dell SE2018HL. Trouver des instructions de dépannage pour des problèmes courants de vidéo ou d’affichage.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

SLN320345_en_US__1SE2018HL_Product_Shot_BK

Liens rapides

Prise en main de votre écranDell Dell SE2018HL configuration, spécifications et manuel de maintenancePilotes et téléchargements DellGarantie et services de supportForum Aux Questions

Pour vous aider à résoudre les problèmes de vidéo ou d’affichage, tels qu’une absence de signal vidéo ou d’affichage, un écran vide ou noir, des problèmes de scintillement, de résolution ou de couleur, des lignes horizontales ou verticales, etc., reportez-vous à la section développée ci-dessous.

|

Principales caractéristiques de l’écran Dell SE2018HL :

  • Résolution de 1600 x 900 (16:9) et prise en charge du mode plein écran pour les résolutions inférieures
  • Connexion VGA
  • Réglages de l’affichage à l’écran (OSD) pour faciliter la configuration et l’optimisation de l’écran
  • Fonctionnalités Plug-and-Play, si elles sont prises en charge par votre ordinateur
  • Ajustement de l’inclinaison, de la rotation, de la hauteur et du pivotement.
  • Confort visuel optimisé grâce à un écran sans scintillement.
  • Logement antivol de sécurité (en option)
Avertissement : Les effets à long terme de l’émission d’une lumière bleue sont néfastes pour vos yeux et peuvent causer des dommages tels qu’une fatigue visuelle ou une tension oculaire, en lien avec l’utilisation des écrans. ComfortView a été conçu pour réduire la quantité de lumière bleue émise par l’écran et ainsi améliorer votre confort visuel.

Cette section indique certaines spécifications de l’écran Dell SE2018HL. Pour en savoir plus sur les spécifications de l’écran Dell SE2018HL, reportez-vous au Guide de l’utilisateur disponible sur le site Web des Manuels Dell.

Technologie du panneau
  • TN
Résolution maximale
  • 1600 x 900 à 60 Hz (format 16:9)
Angle de visualisation
  • 90° (vertical) standard
  • 50 à 65° (horizontal) standard
Taux de contraste
  • 600 à 1 (standard)

Temps de réponse millisecondes
  • 5 ms (normal)
  • - ms (rapide)
Gamme de couleurs
  • 72 % (CIE1931)/83 % (CIE1976)
Profondeur de couleurs
  • 16,7 milliards de couleurs
Ports et connecteurs
  • 1 VGA
  • 1 port d’alimentation

Assurez-vous que votre écran Dell est correctement installé (assemblage du socle pour écran et configuration de l’écran de façon ergonomique, connexion et organisation des câbles). Cela vous permettra de bénéficier du meilleur affichage possible.

Fixation du socle

Le socle du moniteur standard est détaché lorsque le moniteur est expédié depuis l’usine. Pour en savoir plus sur la fixation du socle pour écran standard, reportez-vous à la section Configuration del’écran dans le Guide de l’utilisateur de votre écran Dell SE2018HL.
Pour savoir comment configurer un autre socle avec un écran, reportez-vous au guide d’installation du socle correspondant pour obtenir des instructions d’installation.

SLN320345_en_US__2icon Attention : ne retirez pas l’écran de l’emballage avant d’avoir fixé le socle.

SLN320345_en_US__3icon Remarque : L’écran et le socle Dell SE2018HL pèsent 2,97 kg. manipulez avec précaution lorsque vous soulevez ou déplacez cet écran.

Ergonomie

L’endroit où vous avez placé votre écran est presque aussi important que le modèle que vous achetez. Le moniteur doit être directement en face de vous, à une distance d’un bras (prévoyez entre 20 et 40 centimètres entre vos yeux et le moniteur), et le bord supérieur de l’écran doit être au niveau de vos yeux lorsque vous êtes assis confortablement. Vous devrez peut-être régler la hauteur de votre siège ou la hauteur de l’écran.

Connexion de votre écran à l’ordinateur

Pour connecter votre écran Dell SE2018HL à votre ordinateur :

  1. Mettez votre ordinateur hors tension et déconnectez le câble d’alimentation.

  2. Branchez les câbles DisplayPort ou VGA sur le port vidéo ou d’affichage correspondant, à l’arrière de votre ordinateur.

Pour en savoir plus sur la connexion de votre ordinateur portable Dell à un moniteur, reportez-vous à l’article de la base de connaissances Dell Connexion d’un moniteur à un ordinateur.

Utilisez les boutons au bas de l’écran pour accéder au menu On-Screen Display (OSD) du moniteur. Pour accéder au menu On-Screen Display (OSD), appuyez sur le bouton 5 (Figure 1) en bas de l’écran.

Pour en savoir plus sur l’utilisation du menu On-Screen Display (OSD), reportez-vous à la section Fonctionnement de l’écran dans le Guide de l’utilisateur de l’écran Dell SE2018HL.

SLN320345_en_US__3icon Remarque : toutes les modifications que vous apportez sont enregistrées automatiquement lorsque vous passez à un autre élément du menu, quittez le menu OSD ou attendez que le menu OSD se ferme automatiquement.

SLN320345_en_US__5SE2218HL_Front_Buttons_BK

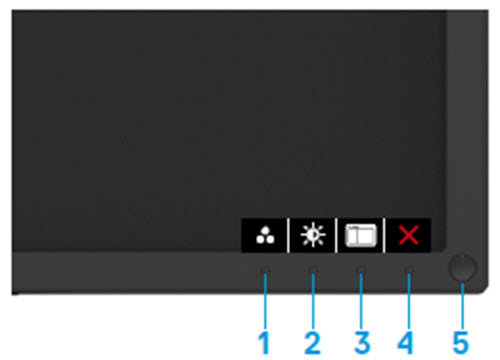

Figure 1 : Boutons du panneau avant dell SE2018HL

Bouton Fonction Description
Bouton 1 Touche de raccourci / Modes prédéfinis Utilisez ce bouton pour effectuer votre sélection dans une liste de modes de couleurs prédéfinis.
Bouton 2 Touche de raccourci / luminosité / contraste Utilisez ce bouton pour régler la luminosité et le contraste. Minimum : « 0 » (-). Maximum : « 100 » (+)
Bouton 3 Menu Utilisez le bouton MENU pour lancer On-Screen Display (OSD)
Bouton 4 Quitter Utilisez ce bouton pour quitter le menu principal d’OSD
Bouton 5 Bouton Marche/Arrêt (avec voyant) Une lumière blanche fixe indique que l’écran est allumé et fonctionnel. Une lumière blanche clignotante indique que le mode économie d’énergie est activé.


SLN320345_en_US__6SE2218HL_OSD_Controls_BK

Figure 2 : Commandes OSD dell SE2018HL

Bouton Fonction Description
Bouton 1 Haut Utilisez le bouton d’augmentation pour augmenter les valeurs ou
déplacer le curseur vers le haut d’un menu
Bouton 2 Bas Utilisez le bouton de diminution pour réduire les valeurs ou
déplacer le curseur vers le bas d’un menu
Bouton 3 OK Utilisez le bouton OK pour confirmer votre sélection dans un menu
Bouton 4 Précédent Utilisez le bouton Précédent pour revenir au menu précédent

La réinitialisation d’un écran aux paramètres par défaut peut permettre de résoudre un grand nombre de problèmes de vidéo ou d’affichage. Pour rétablir les paramètres par défaut de votre écran Dell SE2018HL, suivez les instructions suivantes :

  1. Appuyez sur le bouton 3 (Figure 2) de l’écran pour entrer dans le menu On-Screen Display (OSD) de l’écran.
  2. Appuyez sur le bouton 1 ou le bouton 2 pour mettre en surbrillance l’option Others (Autres) dans le menu et appuyez sur le bouton 3 pour la sélectionner.
  3. Appuyez sur le bouton 1 ou le bouton 2 pour mettre en surbrillance l’option Factory Reset (Réinitialiser aux paramètres par défaut) dans le menu et appuyez sur le bouton 3 pour la sélectionner.
  4. Appuyez sur le bouton 3 pour confirmer l’opération de réinitialisation.

SLN320345_en_US__6SE2218HL_OSD_Controls_BK

Figure 3 : Commandes OSD dell SE2018HL

Si votre écran Dell affiche un écran vide ou noir, une image floue ou brouillée, scintille, affiche une image déformée ou si l’écran présente une autre anomalie, l’exécution d’un test de diagnostic vous aidera à déterminer si l’écran Dell fonctionne normalement. Pour en savoir plus sur les options de diagnostic sur un moniteur Dell, reportez-vous à l’article de la base de connaissances Dell Exécution des diagnostics sur un moniteur Dell.

Dans les cas suivants, il est essentiel d’isoler l’écran de votre ordinateur pendant le dépannage de ce dernier :

  • Absence d’alimentation : votre ordinateur ne se met pas sous tension ou ne montre aucun signe d’alimentation.

  • Échec de l’autotest de démarrage : votre ordinateur n’affiche aucune indication d’activité, l’écran peut être vide et n’affiche pas le logo Dell lors du démarrage.

  • Absence de signal vidéo : rien ne s’affiche sur l’écran, vous entendez le son de Windows, mais l’affichage ne fonctionne pas.

L’écran Dell SE2018HL possède une fonctionnalité d’autotest qui vous permet de contrôler s’il fonctionne correctement. Si votre écran et l’ordinateur sont correctement connectés, mais que l’écran de votre moniteur n’affiche rien, exécutez l’autotest de l’écran en effectuant les étapes suivantes :

  1. Mettez hors tension l’ordinateur et l’écran.
  2. Débranchez le câble vidéo à l’arrière du système. Afin d’assurer le bon fonctionnement de l’autotest, retirez tous les câbles vidéo (VGA, DVI, HDMI ou DisplayPort) à l’arrière de l’ordinateur.
  3. Mettez l’écran sous tension.
  4. Éteignez l’écran puis reconnectez le câble vidéo. Ensuite, mettez sous tension l’ordinateur et l’écran.
  5. Si votre écran reste vide après la procédure précédente, votre écran fonctionne correctement, vous devez vérifier le fonctionnement de votre carte vidéo (GPU) et de l’ordinateur.

L’écran Dell SE2018HL comporte un outil de diagnostic intégré, qui permet de déterminer si le problème de l’écran que vous rencontrez est lié à l’écran ou à la carte vidéo de votre ordinateur.

Lorsque vous constatez des anomalies, comme une distorsion, des problèmes de clarté, des lignes horizontales ou verticales, des couleurs qui s’estompent, etc., il est toujours judicieux d’isoler l’écran en exécutant les diagnostics intégrés.

  1. Vérifiez que l’écran est propre (pas de particules de poussière à la surface de l’écran).
  2. Débranchez le ou les câbles vidéo à l’arrière de l’ordinateur ou de l’écran. L’écran passe maintenant en mode autotest.
  3. Sur le panneau avant, maintenez enfoncé le bouton 1 situé sur le panneau avant pendant 5 secondes. Un écran gris s’affiche.
  4. Examinez l’écran avec attention à la recherche de toute anomalie.
  5. Appuyez sur le bouton 1 du panneau avant. L’écran devient rouge.
  6. Observez l’écran à la recherche d’anomalies.
  7. Répétez les étapes 5 et 6 pour contrôler l’écran lorsqu’il est vert, bleu, noir, blanc et lorsqu’il affiche des écrans avec du texte.
  8. Le test est terminé quand l’écran blanc s’affiche.
  9. Appuyez sur le bouton 1 pour quitter les diagnostics intégrés d’autotest.
SLN320345_en_US__3icon Remarque : si aucune anomalie n’est détectée lors de l’utilisation de l’outil de diagnostic intégré, l’écran fonctionne correctement. Vérifiez le fonctionnement de la carte vidéo (processeur graphique) et de l’ordinateur.
Si vous constatez des anomalies lors des diagnostics intégrés, vous pouvez faire réparer/remplacer l’écran, s’il est sous garantie, en contactant le support technique Dell.

Pendant le processus de fabrication de l’écran LCD, il n’est pas rare qu’un ou plusieurs pixels se figent en permanence, une situation difficile à détecter qui n’affecte pas la qualité de l’affichage, ni sa facilité d’utilisation. Pour plus d’informations, reportez-vous à l’article de la base de connaissances Dell Instructions relatives aux pixels des écrans LCD de Dell.

Cette section fournit des informations sur les étapes de dépannage qui peuvent vous aider à résoudre les problèmes les plus courants, rencontrés sur les écrans Dell SE2018HL. Pour savoir comment résoudre des problèmes courants d’écrans Dell, vous pouvez également vous reporter à l’article de la base de connaissances Dell Dépannage des problèmes d’affichage ou de vidéo sur un moniteur Dell.



Problème courant Effet constaté par l’utilisateur Solution possible
Absence de signal vidéo/Voyant d’alimentation éteint Aucune image
  • Assurez-vous que le câble d’alimentation reliant l’écran est branché correctement.
  • Vérifiez que la prise de courant fonctionne correctement en utilisant n’importe quel autre équipement électrique.
  • Assurez-vous que le bouton d’alimentation est enfoncé complètement.
  • Faites un test avec un câble et un système dont le fonctionnement a été vérifié, si possible.
Absence de signal vidéo/voyant d’alimentation allumé Aucune image ne s’affiche ou aucune luminosité
  • Augmentez la luminosité et le contraste de l’écran par le biais du menu On-Screen Display Menu (OSD).
  • Effectuez la vérification de la fonction d’autotest de l’écran.
  • Vérifiez si les broches du connecteur du câble vidéo sont tordues ou cassées.
  • Rebranchez les deux extrémités du câble vidéo.
  • Essayez un autre câble vidéo dont le fonctionnement a été vérifié.
  • Exécutez les diagnostics intégrés.
  • Assurez-vous que la source d’entrée sélectionnée est correcte via le menu Input Source Select.
  • Testez l’écran avec un système dont le fonctionnement a été vérifié, si disponible.
Mauvaise mise au point L’image est floue ou dédoublée
Vidéo tremblante/instable Image tremblante ou légers mouvements
Pixels manquants L’écran LCD affiche des points.
  • Éteignez l’écran, puis rallumez-le.
  • Un pixel éteint de manière permanente est un défaut naturel qui peut se produire dans la technologie LCD.
  • Exécutez les diagnostics intégrés.
Pixels figés ou morts L’écran LCD affiche un point lumineux.
Problèmes de luminosité Image trop sombre ou trop claire
Distorsion géométrique L’écran n’est pas correctement centré.
SLN320345_en_US__3icon Lors de l’utilisation de l’entrée DisplayPort, les réglages de positionnement ne sont pas disponibles.
Lignes horizontales/verticales L’écran présente une ou plusieurs lignes.
SLN320345_en_US__3icon Lors de l’utilisation de l’entrée DisplayPort, les réglages de positionnement ne sont pas disponibles.
Problèmes de synchronisation L’écran est brouillé ou semble déchiré.
  • Réinitialisez l’écran aux paramètres d’usine.
  • Effectuez l’ajustement automatique via le menu On-Screen Display (OSD).
  • Réglez la phase et l’horloge des pixels via le menu On-Screen Display (OSD).
  • Effectuez la vérification de la fonction d’autotest pour déterminer si l’écran reste brouillé en mode d’autotest.
  • Vérifiez si les broches du connecteur du câble vidéo sont tordues ou cassées.
  • Redémarrez l’ordinateur en mode d’économie d’énergie.
Problèmes liés à la sécurité Signes visibles de fumée ou d’étincelles.
  • N’effectuez aucune étape de dépannage.
  • Contactez le support technique Dell immédiatement.
Problèmes intermittents L’écran rencontre des défaillances.
  • Assurez-vous que le câble vidéo est correctement connecté à l’écran et à l’ordinateur.
  • Réinitialisez l’écran aux paramètres d’usine.
  • Exécutez la fonction d’autotest afin de déterminer si le problème intermittent survient en mode d’autotest.
Couleur manquante L’image ne contient aucune couleur.
  • Exécutez le contrôle de la fonction d’autotest de l’écran.
  • Assurez-vous que le câble vidéo connectant l’écran et l’ordinateur est branché correctement.
  • Vérifiez si les broches du connecteur du câble vidéo sont tordues ou cassées.
Couleur incorrecte Les couleurs de l’image ne sont pas correctes.
  • Dans l’option Color Settings du menu On-Screen Display (OSD), définissez Color-setting mode sur Graphics ou Video, selon l’application que vous utilisez.
  • Essayez différents paramètres de couleurs prédéfinis dans les Paramètres de couleurs du menu On-Screen Display (OSD).
  • Réglez la valeur R, G, B dans le menu OSD Color Settings si Color Management est désactivé.
  • Définissez Input Color Format sur PC RGB ou YPbPr dans les paramètres de couleurs du menu On-Screen Display (OSD).
  • Exécutez les diagnostics intégrés.
Rétention d’image suite à une image statique laissée à l’écran pendant une longue période Une légère ombre suite à une image statique affichée apparaît sur l’écran.
  • Utilisez la fonction Power Management pour éteindre l’écran lorsqu’il n’est pas utilisé.
  • Vous pouvez aussi utiliser un économiseur d’écran à changement dynamique.

Pour en savoir plus sur la façon d’afficher ou de télécharger les guides et manuels d’utilisation disponibles pour votre produit Dell, reportez-vous à l’article de la base de connaissances Dell Manuels et documentation pour votre produit Dell.


Questions fréquentes

Utilisation des paramètres d’affichage Windows

Sous Windows 10, Windows 8 ou 8.1 et Windows 7 :

  1. Pour Windows 8 et Windows 8.1 uniquement, sélectionnez la vignette Bureau pour basculer vers la vue Bureau classique.
  2. Cliquez avec le bouton droit sur le Bureau et sélectionnez Résolution d’écran.
  3. Cliquez sur la liste déroulante Résolution d’écran et sélectionnez 1600 x 900.
  4. Cliquez sur OK

Utilisation du panneau de configuration Nvidia

Pour modifier la résolution à l’aide du panneau de configuration Nvidia :

  1. Cliquez sur le bouton droit de la souris sur le Bureau, puis sélectionnez Panneau de configuration Nvidia.
  2. Cliquez sur le signe + à gauche d’Affichage dans le volet de gauche.
  3. Sélectionnez Modifier la résolution sous Affichage.
  4. Dans le menu déroulant du volet de droite, sélectionnez la résolution 1600 x 900.
  5. Cliquez sur Appliquer.

Utilisation du Centre de contrôle de l’affichage AMD Catalyst

Pour modifier la résolution à l’aide du Centre de contrôle de l’affichage AMD Catalyst :

  1. Cliquez avec le bouton droit sur le Bureau et sélectionnez Centre de contrôle de l’affichage AMD Catalyst.
  2. Cliquez sur le signe + à gauche d’Affichage dans le volet de gauche.
  3. Sélectionnez Modifier la résolution sous Affichage.
  4. Dans le menu déroulant du volet de droite, sélectionnez la résolution 1600 x 900.
  5. Cliquez sur Appliquer.
SLN320345_en_US__3icon Remarque : Si vous ne voyez pas la résolution recommandée dans les options, cela signifie que vous devez peut-être mettre à jour le pilote de la carte vidéo (GPU) en vous rendant sur le site Web Pilotes et téléchargements de Dell ou du fabricant de la carte vidéo (GPU). Pour en savoir plus sur le téléchargement et la mise à jour d’un pilote de périphérique, reportez-vous à l’article de la base de connaissances Dell Téléchargement et installation des pilotes de périphérique (en anglais).

Pour rétablir les paramètres par défaut de l’écran Dell SE2018HL, reportez-vous à la section Réinitialisation des paramètres par défaut de cet article.

L’écran Dell SE2018HL dispose de deux diagnostics intégrés :

  • Self-Test Feature Check (Contrôle de la fonctionnalité d’autotest) : le contrôle de la fonctionnalité d’autotest sur l’écran Dell SE2018HL vous permet de vérifier si l’écran fonctionne correctement.

  • Built-In Self Test : l’écran Dell SE2018HL possède une fonction intégrée d’autotest qui vous permet de déterminer si l’anomalie est liée à l’écran ou à la carte vidéo (processeur graphique) de votre ordinateur. Lorsque vous constatez des anomalies, comme une distorsion, des problèmes de clarté, des lignes horizontales ou verticales, des couleurs qui s’estompent, etc., il est toujours judicieux d’isoler l’écran en exécutant les diagnostics intégrés.

Pour savoir comment exécuter un test de diagnostic, reportez-vous à la section Exécution de diagnostics sur l’écran Dell SE2018HL du présent article de la base de connaissances.

La section Dépannage du présent article de la base de connaissances fournit des informations sur le dépannage des problèmes courants rencontrés avec l’écran Dell SE2018HL. Cette section fournit des étapes de dépannage pour résoudre les problèmes d’alimentation, de vidéo, de couleur ou de clarté, de distorsion, de présence de lignes horizontales ou verticales, ainsi que les problèmes de luminosité ou de pixels, etc.

Pour naviguer dans le menu On-Screen Display (OSD), utilisez les boutons de l’écran. Les boutons de commande de l’écran sont généralement situés sur le côté droit, sur le côté, à l’avant ou en dessous de l’écran. Pour accéder au menu On-Screen Display (OSD), appuyez sur le bouton 3 du moniteur.

Pour en savoir plus sur l’utilisation du menu On-Screen Display (OSD) et sur les différentes options de menu, reportez-vous à la section Fonctionnement de l’écran dans le Guide de l’utilisateur de votre écran Dell SE2018HL.
