Latitude 7300 CRU(Customer Replaceable Unit) 분해 분리 가이드

기본 액세스 패널을 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

기본 액세스 패널을 섀시에 고정하는 8개의 조임 나사를 풉니다.

플라스틱 스크라이브(또는 플라스틱을 손상시키지 않는 다른 프로브)를 [1]에 사용하여 힌지 근처의 움푹 들어 올리는 기본 액세스 패널을 들어 올린 다음 커버와 섀시 사이의 가장자리를 따라 들어 올려 컴퓨터에서 기본 액세스 패널을 분리합니다[2].

기본 액세스 패널을 들어 올려 컴퓨터에서 분리합니다.

배터리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버를 분리합니다.

배터리 케이블의 태그를 위로 당겨 마더보드의 커넥터에서 케이블을 제거합니다[1].

조임 나사, 4셀용 나사 2개, 3셀 배터리용 나사 1개를 풉니다[2].

배터리를 들어 올려 컴퓨터에서 제거합니다[3].

메모리 DIMM을 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버와 배터리를 분리합니다.

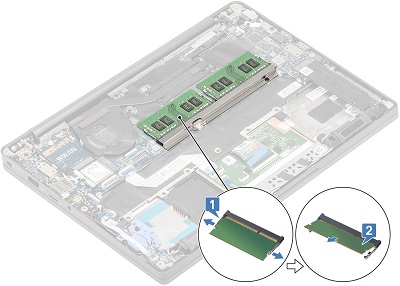

메모리가 커넥터에 튀어나오도록 DIMM 양쪽의 금속 클립을 당겨 분리한 다음[1] 커넥터에서 당겨 빼냅니다[2].

추가 메모리가 설치된 경우 이 과정을 반복합니다.

솔리드 스테이트 드라이브(SSD)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버와 배터리를 분리합니다.

SSD는 배터리 오른쪽에 있습니다. SSD 브래킷을 손목 받침대에 고정하는 3개의 조임 나사를 풀고[1] 컴퓨터에서 브래킷을 제거합니다[2].

SSD 카드가 섀시에서 일정 각도로 튀어나오면 커넥터와 컴퓨터에서 꺼낼 수 있습니다.

SIM 카드를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

종이 클립을 곧게 펴거나 SIM 카드 제거 툴을 사용하여 SIM 카드 트레이 왼쪽의 핀홀에 삽입합니다[1].

카드 트레이는 컴퓨터의 측면에서 부분적으로 꺼내야 합니다[2].

트레이를 잡고 나머지 부분을 당겨 컴퓨터에서 꺼냅니다[3].

SD 메모리 카드를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

슬롯에서 SD 카드를 눌러 분리하여 컴퓨터의 측면에서 부분적으로 튀어나온다[1].

카드를 잡고 나머지 부분을 슬롯 밖으로 당겨 분리합니다[2].

WLAN 카드(WiFi, 무선)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버와 배터리를 분리합니다.

WLAN 카드는 아래와 컴퓨터 팬의 왼쪽에 있습니다. WLAN 카드 브래킷을 섀시에 고정하는 1개의 나사를 제거하고[1] 컴퓨터에서 브래킷을 제거합니다[2].

안테나 케이블이 튀어나 올 때까지 누르기 스터드 커넥터를 들어 올려 카드에서 연결 해제하고[4] 커넥터와 시스템에서 카드를 들어 올립니다[3].

WWAN 카드(3G, 셀룰러)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버와 배터리를 분리합니다.

WWAN 카드는 WLAN 카드 위에 있으며 WWAN 카드 브래킷을 섀시에 고정하는 1개의 나사를 제거하고[1] 컴퓨터에서 브래킷을 제거합니다[2].

안테나 케이블이 튀어나 올 때까지 누르기 스터드 커넥터를 들어 올려 카드에서 연결 해제하고[4] 커넥터와 컴퓨터에서 카드를 들어 올립니다.
