Latitude 7300 客户可更换部件 （CRU） 拆卸指南

卸下主检修面板前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

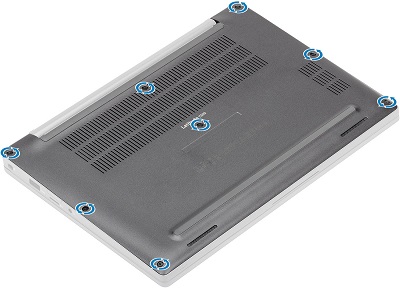

拧下将主检修面板固定至机箱的八颗固定螺钉。

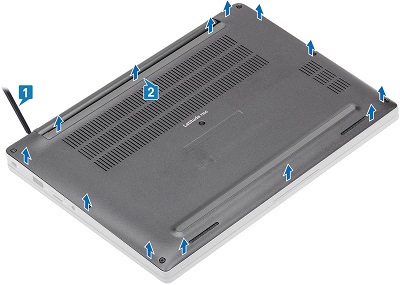

使用塑料划片（或其他不会损坏塑料的探测器）到 [1] 沿铰接部件附近的凹槽点撬起主检修面板，然后沿护盖和机箱之间的边缘撬动，以将主检修面板与计算机分开 [2]。

将主检修面板提离计算机。

卸下电池前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

向上拉动电池线缆上的标签，以从主板上的连接器卸下线缆 [1]。

拧下固定螺钉、两颗 4 芯螺钉和一颗 3 芯电池螺钉 [2]。

提起电池并将其从计算机中取出 [3]。

卸下内存 DIMM 前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下 系统护盖 和 电池 。

拉动 DIMM 任一侧的金属固定夹以使内存弹出连接器 [1]，然后将其从连接器中拉出 [2]。

针对安装的任何额外内存重复上述操作。

卸下固态硬盘 （SSD） 前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下 系统护盖 和 电池 。

SSD 位于电池右侧。拧下将 SSD 支架固定至掌垫的三颗固定螺钉 [1]，然后从计算机卸下支架 [2]。

SSD 卡从机箱以一定的角度弹出，您可以将其从连接器和计算机中拉出。

卸下 SIM 卡前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

拉直回形针或使用 SIM 卡拆卸工具插入 SIM 卡托盘左侧的针孔 [1]。

卡托盘应从计算机侧面部分弹出 [2]。

握住托盘，然后将其从计算机中拉出其余部分 [3]。

卸下 SD 内存卡前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

按下并释放插槽中的 SD 卡，使其部分从计算机的侧面弹出 [1]。

握住卡，然后将其余部分从插槽 [2] 中拉出。

卸下 WLAN 卡前的拆卸前说明（WiFi、无线）：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下 系统护盖 和 电池 。

WLAN 卡位于计算机风扇的下方和左侧。拧下将 WLAN 卡支架固定至机箱的一颗螺钉 [1]，然后从计算机卸下支架 [2]。

通过提起按压螺柱连接器，直至其弹出并从连接器 [4] 和系统中提起卡，断开天线线缆与卡 [3] 的连接。

卸下 WWAN 卡前的拆卸前说明（3G、蜂窝）：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下 系统护盖 和 电池 。

WWAN 卡位于 WLAN 卡上方，拧下将 WWAN 卡支架固定至机箱的一颗螺钉 [1]，然后从计算机卸下支架 [2]。

通过提起按压螺柱连接器，直至其弹出并从连接器 [4] 和计算机中提出，断开天线线缆与卡 [3] 的连接。
