Instrukcja demontażu/usuwania części wymienianych przez klienta (CRU) w notebookach Latitude 7300

Summary: Ten artykuł zawiera wskazówki dotyczące bezpiecznego wyjmowania i wymiany części komputera Latitude 7300, które firma Dell uważa za bezpieczne i łatwe do wymiany.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Te przewodniki dotyczą wykonania czynności do wykonania w celu bezpiecznego demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze Latitude 7300. Cru to części komputera, które nie powinny być potrzebne inżynierowi do demontażu lub wymiany. W przewodnikach umieszczono pomocnicze zdjęcia.

Spis treści:

  1. Instrukcja wymiany części modułu wymienianego samodzielnie przez użytkownika (CRU)
  2. Instrukcja demontażu

Cause

Nie dotyczy

Resolution

Przewodnik po demontażu



Jeśli te przewodniki nie zawierają potrzebnych informacji, zapoznaj się z instrukcją obsługi systemu.

Poniższy artykuł zawiera informacje na temat zasad bezpieczeństwa, jakie należy wziąć pod uwagę przed przystąpieniem do pracy ze sprzętem elektrycznym.


Powrót do góry



Instrukcja demontażu



Uwaga: Kliknij tytuł sekcji, którą chcesz otworzyć poniżej, aby wyświetlić zawartość.

|



Zalecane narzędzia

1 Mały śrubokręt krzyżowy Philips 2 Rysik z tworzywa sztucznego
3 Mały śrubokręt z płaskim łbem

Uwaga: Użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.



  1. Instrukcje przed demontażem głównego panelu dostępu:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Poluzuj osiem śrub mocujących główny panel dostępu do obudowy.

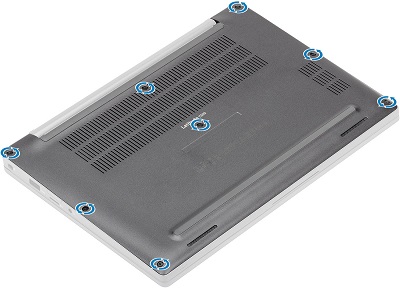

Wykręcanie śrub z głównego panelu dostępu

  1. Za pomocą rysika z tworzywa sztucznego (lub innego czujnika, który nie uszkodzi tworzyw sztucznych) [1], podważ główny panel dostępu wzdłuż wcięć w pobliżu zawiasów, a następnie podważ wzdłuż krawędzi pokrywy i obudowy, aby oddzielić główny panel dostępu od komputera [2].

Podważanie głównego panelu dostępu

  1. Wyjmij główny panel dostępu z komputera.

Wymontowywanie głównego panelu dostępu



  1. Instrukcje przed wyjęciem baterii:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

  2. Pociągnij znacznik na kablu baterii, aby wyjąć kabel ze złącza na płycie głównej [1].

  3. Poluzuj śruby mocujące, dwie śruby do baterii 4-ogniwowej i jedną śrubę do baterii 3-ogniwowej [2].

Wymontowywanie baterii

  1. Wyjmij baterię z komputera [3].



  1. Instrukcje przed demontażem modułu pamięci DIMM:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i zdejmij baterię.

  2. Pociągnij metalowe zaciski po obu stronach modułu DIMM i wyjmij moduł pamięci ze złącza [1], a następnie wyjmij go ze złącza [2].

Wymontowywanie modułów pamięci

  1. Powtórz dla każdego dodatkowego zainstalowanego modułu pamięci.



  1. Instrukcje przed demontażem dysku SSD:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i zdejmij baterię.

  2. Dysk SSD znajduje się po prawej stronie baterii. Poluzuj trzy śruby mocujące wspornik dysku SSD do podparcia dłoni [1], a następnie wyjmij wspornik z komputera [2].

Poluzowane śruby dysku SSD

  1. Karta SSD wysunie się pod kątem z obudowy i można wyjąć ją ze złącza i komputera.

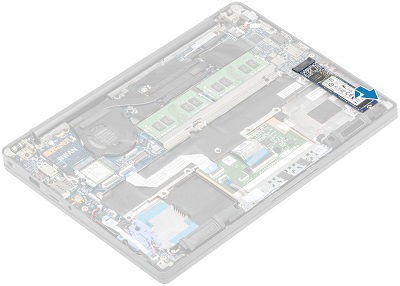

Wymontowywanie dysku SSD



  1. Instrukcje przed demontażem karty SIM:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Wyprostuj spinacz lub użyj narzędzia do wyjmowania karty SIM, aby włożyć go do otworu po lewej stronie tacy karty SIM [1].

  3. Taca karty powinna zostać wysuwana częściowo z boku komputera [2].

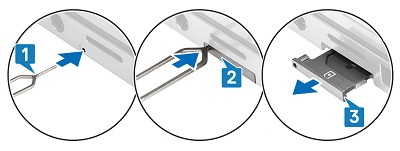

Wymontowywanie karty SIM

  1. Chwyć tacę i wyciągnij ją całkowicie z komputera [3].



  1. Instrukcje przed demontażem karty pamięci SD:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Naciśnij i zwolnij kartę SD w gnieździe, aby częściowo wysunąć ją z boku komputera [1].

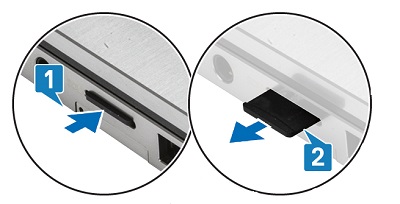

Wymontowywanie karty pamięci SD

  1. Chwyć kartę i wyciągnij ją całkowicie z gniazda [2].



  1. Instrukcje przed wyjęciem karty sieci WLAN (sieć Wi-Fi, sieć bezprzewodowa):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i zdejmij baterię.

  2. Karta sieci WLAN znajduje się poniżej i na lewo od wentylatora komputera. Wykręć jedną śrubę [1] mocującą wspornik karty sieci WLAN do obudowy i wyjmij wspornik z komputera [2].

Wymontowywanie karty sieci WLAN

  1. Odłącz kable antenowe od karty [3], podnosząc złącza bolców, aż odskoną, a następnie wyjmij kartę ze złącza [4] i komputera.



  1. Instrukcje przed demontażem karty sieci WWAN (sieć 3G, sieć komórkowa):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i zdejmij baterię.

  2. Karta sieci WWAN znajduje się nad kartą sieci WLAN. Wykręć jedną śrubę [1] mocującą wspornik karty sieci WWAN do obudowy i wyjmij wspornik z komputera [2].

Wymontowywanie karty sieci WWAN

  1. Odłącz kable antenowe od karty [3], podnosząc złącza bolców, aż odskoną, a następnie wyjmij kartę ze złącza [4] i komputera.



Jeśli potrzebujesz dalszej pomocy, skontaktuj się z pomocą techniczną.
