Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på Latitude 7300

Summary: Denne artikkelen er en veiledning for trygg fjerning og utskifting av delene på en Latitude 7300 som Dell mener alle trygt og enkelt kan fjerne.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Disse veiledningene tar deg trinnvis gjennom trygg fjerning av deler som kan skiftes av kunden (CRU-er) på en Latitude 7300. CRU-er er deler av datamaskinen som ikke trenger en tekniker for å fjerne eller skifte ut. Veiledningene inneholder også figurer som viser hva som er involvert.

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning

Cause

Ikke aktuelt

Resolution

Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, kan du se systemhåndboken.

Artikkelen nedenfor inneholder informasjon om sikker bruk som du må ta i betraktning før du arbeider med elektrisk utstyr.


Tilbake til toppen



Instruksjoner for fjerning



Merk: Klikk på tittelen på delen du vil åpne nedenfor for å se innholdet.

|



Anbefalte verktøy

1 Liten stjerneskrutrekker 2 Plastspiss
3 Liten skrutrekker med flatt hode

Merk: Bruk av en stor stjerneskrutrekker eller en flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som ikke er tilgjengelige for teknikerne våre på stedet.



  1. Instruksjoner før fjerning av hovedtilgangspanelet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

  2. Løsne de åtte festeskruene som fester hovedtilgangspanelet til kabinettet.

Fjerne skruene for hovedtilgangspanelet

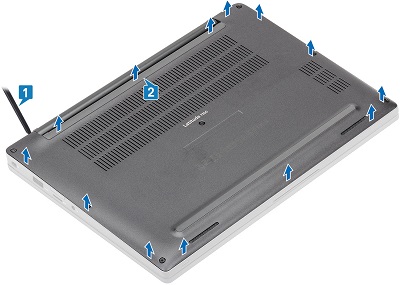

  1. Bruk en plastspiss (eller en annen sonde som ikke vil skade plasten) til [1] for å lirke opp hovedtilgangspanelet langs innrykkspunktene nær hengslene, og lirk deretter langs kantene mellom dekselet og kabinettet for å atskille hovedtilgangspanelet fra datamaskinen [2].

Lirk hovedtilgangspanelet

  1. Løft hovedtilgangspanelet fra datamaskinen.

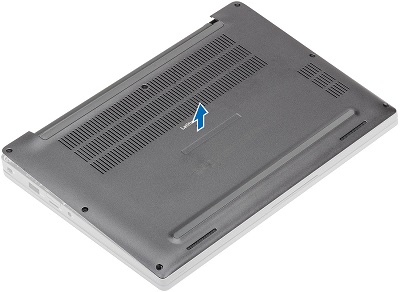

Ta ut hovedtilgangspanelet



  1. Instruksjoner før fjerning av batteriet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

  2. Trekk opp etiketten på batterikabelen for å ta ut kabelen fra kontakten på hovedkortet [1].

  3. Løsne festeskruene, to skruer for en 4-cellers og én skrue for et 3-cellers batteri [2].

Ta ut batteriet

  1. Løft og ta ut batteriet fra datamaskinen [3].



  1. Instruksjoner før fjerning av minne-DIMM-en:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet og batteriet.

  2. Trekk metallklemmene på hver side av DIMM-en bort fra hverandre for å få minnet til å sprette opp i kontakten [1], og trekk det ut av kontakten [2].

Ta ut minnet

  1. Gjenta dette for eventuelt ekstra minne som er installert.



  1. Instruksjoner før fjerning av SSD-disken:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet og batteriet.

  2. SSD-disken er plassert til høyre for batteriet. Løsne de tre festeskruene som fester SSD-braketten til håndleddstøtten [1], og ta deretter ut braketten fra datamaskinen [2].

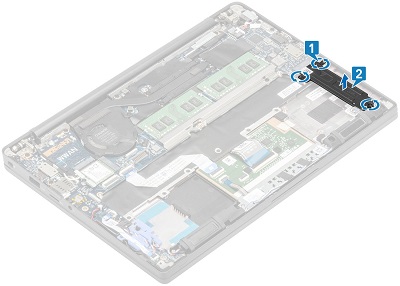

Løsne SSD-skruene

  1. SSD-kortet spretter opp i vinkel fra kabinettet, og du kan trekke det ut av kontakten og datamaskinen.

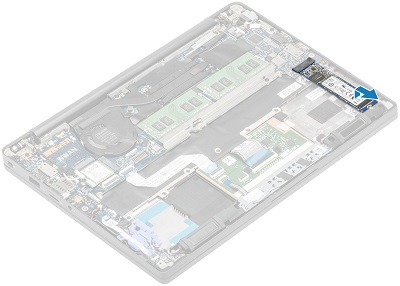

Ta ut SSD



  1. Instruksjoner før fjerning av SIM-kortet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

  2. Rett ut en binders, eller bruk verktøyet for fjerning av SIM-kort for å sette den inn i hullet på venstre side av SIM-kortskuffen [1].

  3. Kortskuffen skal løses delvis ut fra siden av datamaskinen [2].

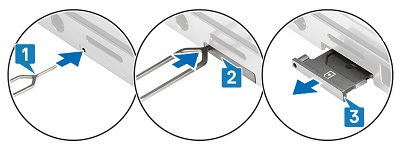

Ta ut SIM-kortet

  1. Ta tak i skuffen, og trekk den helt ut av datamaskinen [3].



  1. Instruksjoner før fjerning av SD-minnekortet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

  2. Trykk på og løsne SD-kortet i sporet, slik at det spretter delvis ut av siden på datamaskinen [1].

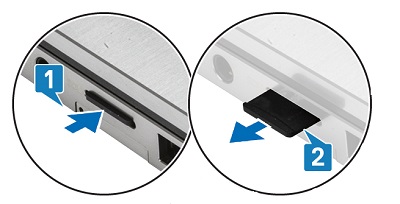

Ta ut SD-minnekortet

  1. Ta tak i kortet, og trekk det helt ut av sporet [2].



  1. Instruksjoner før fjerning av WLAN-kortet (Wi-Fi, trådløst):

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet og batteriet.

  2. WLAN-kortet er under og til venstre for datamaskinviften. Fjern skruen [1] som fester WLAN-kortbraketten til kabinettet, og ta ut braketten fra datamaskinen [2].

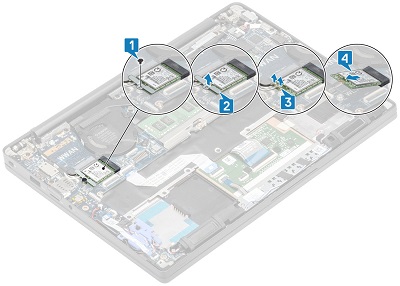

Ta ut WLAN-kortet

  1. Koble antennekablene fra kortet [3] ved å løfte opp trykknappkontaktene til de spretter av, og løft kortet ut av kontakten [4] og systemet.



  1. Instruksjoner før fjerning av WWAN-kortet (3G, mobil):

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet og batteriet.

  2. WWAN-kortet er plassert over WLAN-kortet. Fjern den ene skruen [1] som fester WWAN-kortbraketten til kabinettet, og ta ut braketten fra datamaskinen [2].

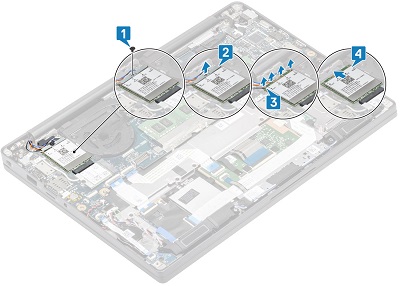

Ta ut WWAN

  1. Koble antennekablene fra kortet [3] ved å løfte opp trykknappkontaktene til de spretter av, og løft kortet ut av kontakten [4] og datamaskinen.



Hvis du trenger mer hjelp, kan du kontakte teknisk støtte.
