適用于客戶可自行更換單元 （CRU） 的 Latitude 7300 卸載指南

Summary: 本文為 Latitude 7300 零件的安全移除與更換指南，Dell 認為這些零件安全無虞，任何人都容易嘗試使用。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

這些指南將逐步移除 Latitude 7300 的客戶可自行更換單元 （CRU） 零件。CRU 是電腦零件，不需要工程師移除或更換。指南也附有圖片，以參考所涉及的內容。

目錄：

  1. CRU 移除指南
  2. 移除指示

Cause

不適用

Resolution

移除指南



如果這些指南並未涵蓋您要執行的內容，請參考您的系統手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首



移除指示



注意：按一下您要在下方開啟的區段標題，以查看內容。

|



建議的工具

1 小十字螺絲起子 2 塑膠拆殼棒
3 小型平頭螺絲起子

注意：使用大型十字螺絲起子或平頭螺絲起子可能會損壞螺絲頭。這可能會導致我們的現場工程師在無法取得專業工具的情況下無法移除螺絲。



  1. 卸下主存取面板前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

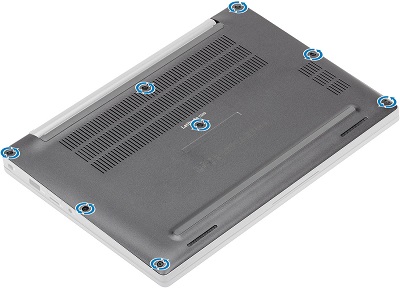

  2. 鬆開將主存取面板固定至主機殼的八顆緊固螺絲。

卸下主存取面板螺絲

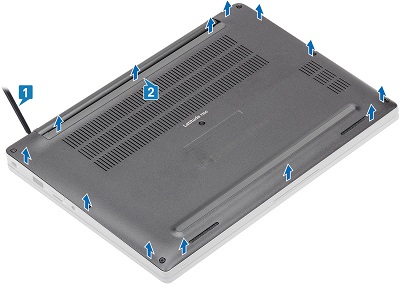

  1. 使用塑膠拆殼棒 （或其他不會損壞塑膠的探針） 以 [1] 沿著鉸接附近的凹槽點撬起主訪問面板，然後沿著護蓋和主機殼之間的邊緣撬起，以將主訪問面板與電腦分離 [2]。

撬起主存取面板

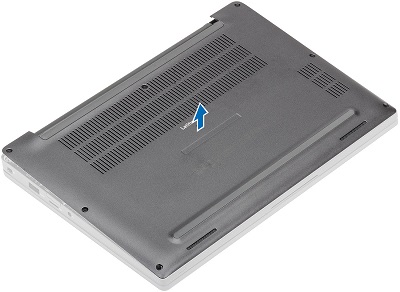

  1. 將主存取面板從電腦提起取出。

卸下主存取面板



  1. 卸下電池前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋。

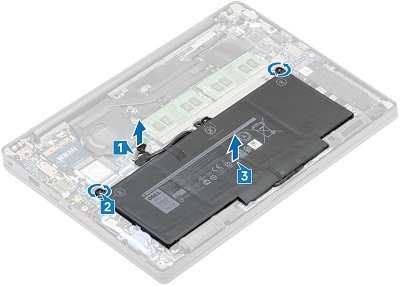

  2. 拉起電池纜線上的標籤，以從主機板上的連接器卸下纜線 [1]。

  3. 鬆開 3 芯電池的緊固螺絲、4 芯的兩顆螺絲和一顆螺絲 [2]。

卸下電池

  1. 將電池從電腦提起取出 [3]。



  1. 卸下記憶體 DIMM 前卸下前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 電池。

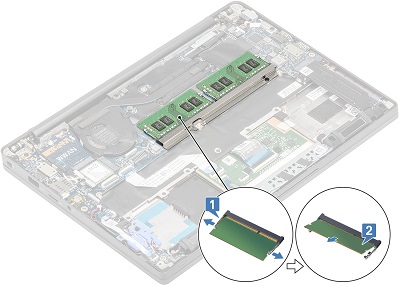

  2. 拉動 DIMM 任一側的金屬固定夾，使記憶體彈出連接器 [1]，然後將其從連接器拉出 [2]。

卸下記憶體

  1. 針對安裝的任何額外記憶體重複上述步驟。



  1. 卸下固態硬碟 （SSD） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 電池。

  2. SSD 位於電池右側。鬆開將 SSD 托架固定至手掌墊的三顆緊固螺絲 [1]，然後從電腦卸下托架 [2]。

鬆開 SSD 螺絲

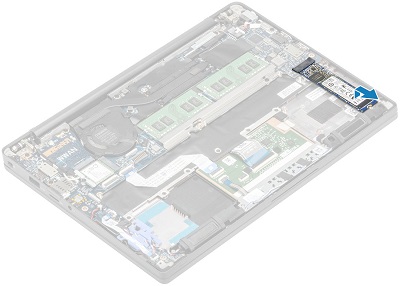

  1. SSD 卡會從主機殼傾斜彈起，您可以從連接器和電腦拉出。

卸下 SSD



  1. 卸下 SIM 卡之前的卸下前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

  2. 拉直回回形針，或使用 SIM 卡卸載工具插入 SIM 卡託盤左側的孔孔 [1]。

  3. 卡託盤應從電腦側面部分退出 [2]。

卸下 SIM 卡

  1. 握住託盤，然後從電腦拉出其餘部分 [3]。



  1. 卸下 SD 記憶卡前的卸下指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

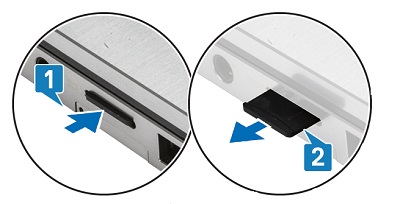

  2. 壓下並鬆開插槽中的 SD 卡，使其從電腦側面部分彈出 [1]。

卸下 SD 記憶卡

  1. 握住插卡，然後將其從插槽中拉出 [2]。



  1. 卸下 WLAN 卡 （Wi-Fi、無線） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 電池。

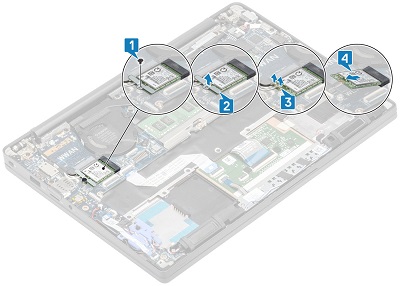

  2. WLAN 卡位於電腦風扇下方和左側。卸下將 WLAN 卡托架固定至主機殼的單顆螺絲 [1]，然後從電腦卸下托架 [2]。

卸下 WLAN 卡

  1. 扳起壓柱連接器，直到天線纜線彈起，然後從連接器 [4] 和系統提起取出，以從插卡拔下天線纜線 [3]。



  1. 卸下 WWAN 卡 （3G、行動接地） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 電池。

  2. WWAN 卡位於 WLAN 卡上方，卸下將 WWAN 卡托架固定至主機殼的單顆螺絲 [1]，然後從電腦卸下托架 [2]。

卸下 WWAN

  1. 扳起壓柱連接器，直到天線纜線彈起，然後從連接器 [4] 和電腦提起取出，以從插卡拔下天線纜線 [3]。



如果您需要進一步的協助，請聯絡技術支援部門。
