Guia de remoção e desmontagem do Latitude 7300 para unidades substituíveis do cliente (CRUs)

Instruções a serem seguidas antes da remoção do painel de acesso principal:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

Solte os oito parafusos prisioneiros que prendem o painel de acesso principal ao chassi.

Use uma haste plástica (ou algum outro instrumento que não danificará os plásticos) para [1] para levantar o painel de acesso principal ao longo dos pontos de encaixe próximos às dobradiças e, em seguida, desencaixe ao longo das bordas entre a tampa e o chassi para separar o painel de acesso principal do computador [2].

Levante o painel de acesso principal do computador.

Instruções a serem seguidas antes da remoção da bateria:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema.

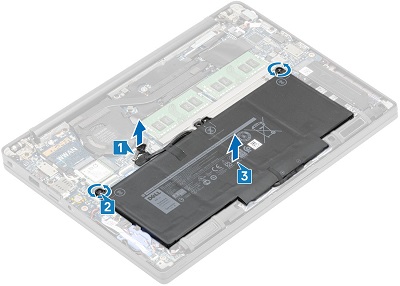

Puxe a etiqueta no cabo da bateria para remover o cabo do conector na placa-mãe [1].

Solte os parafusos prisioneiros, dois parafusos para uma bateria de 4 células e um parafuso para uma bateria de 3 células [2].

Levante e remova a bateria do computador [3].

Instruções a serem seguidas antes da remoção do DIMM de memória:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

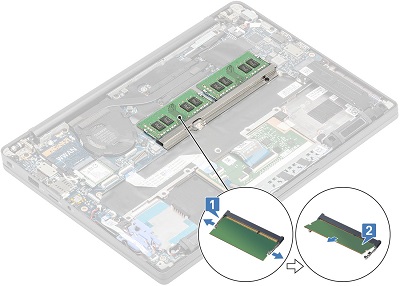

Puxe os clipes de metal em ambas as laterais do DIMM, afastando-os um do outro para que a memória se solte no conector [1] e, em seguida, puxe-a para fora do conector [2].

Repita esse procedimento em todas as memórias instaladas.

Instruções a serem seguidas antes da remoção da unidade de estado sólido (SSD):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

A SSD está localizada à direita da bateria. Solte os três parafusos prisioneiros que prendem o suporte da SSD ao apoio para as mãos [1] e, em seguida, remova o suporte do computador [2].

O cartão SSD se soltará em um ângulo do chassi e você poderá recoloque-o para fora do conector e do computador.

Instruções a serem seguidas antes da remoção do cartão SIM:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

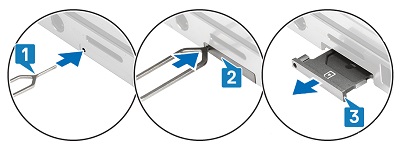

Estique um clipe de papel ou use a ferramenta de remoção do cartão SIM para inserir no orifício no lado esquerdo da bandeja do cartão SIM [1].

A bandeja do cartão deve ejetar parcialmente da lateral do computador [2].

Segure a bandeja e puxe-a para fora do computador [3].

Instruções a serem seguidas antes da remoção do cartão de memória SD:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

Pressione e solte o cartão SD no slot para que ele se solte parcialmente da lateral do computador [1].

Segure o cartão e remova-o totalmente do slot [2].

Instruções a serem seguidas antes da remoção da placa WLAN (Wi-Fi, wireless):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

A placa WLAN está abaixo e à esquerda do ventilador do computador. Remova o único parafuso [1] que prende o suporte da placa WLAN ao chassi e remova o suporte do computador [2].

Desconecte os cabos da antena da placa [3] levantando os conectores com botão de pressão até que eles se soltem e retirem a placa do conector [4] e do sistema.

Instruções a serem seguidas antes da remoção da placa WWAN (3G, celular):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

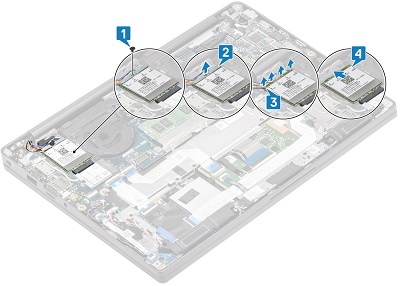

A placa WWAN está acima da placa WLAN. Remova o único parafuso [1] que prende o suporte da placa WWAN ao chassi e remova o suporte do computador [2].

Desconecte os cabos da antena da placa [3] levantando os conectores com botão de pressão até que eles se soltem e retirem a placa do conector [4] e do computador.
