Посібник із видалення сльози Latitude 7300 для змінних блоків клієнта (CRU)

Інструкція перед зняттям головної панелі доступу:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

Відкрутіть вісім полонених гвинтів, які кріплять основну панель доступу до шасі.

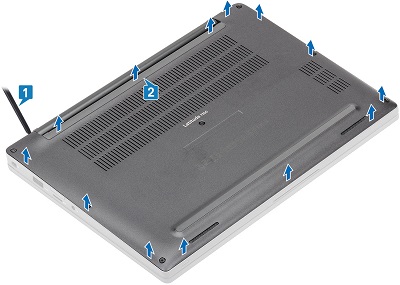

За допомогою пластикового писаря (або будь-якого іншого щупа, який не зашкодить пластмаси) до [1] підчепити основну панель доступу по точках відступів біля петель, потім підчепити по краях між кришкою і шасі, щоб відокремити основну панель доступу від комп'ютера [2].

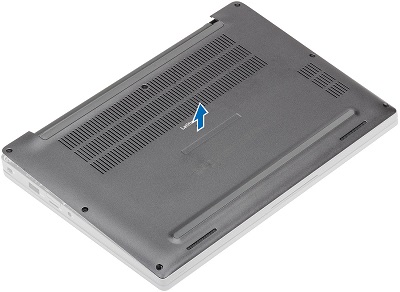

Підніміть головну панель доступу з комп'ютера.

Інструкція по попередньому зняттю перед вийманням акумулятора:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи.

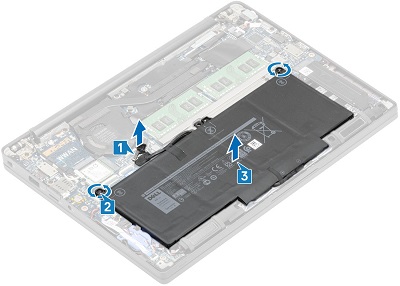

Потягніть вгору за бирку на кабелі акумулятора, щоб витягти кабель з роз'єму на материнській платі [1].

Відкрутіть каптивні гвинти, два гвинта для 4-елементної батареї і один гвинт для 3-елементної батареї [2].

Підніміть і вийміть акумулятор з комп'ютера [3].

Інструкція по попередньому зняттю пам'яті перед вилученням пам'яті DIMM:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи та акумулятор.

Відтягніть металеві кліпси з обох боків DIMM один від одного, щоб пам'ять спливла в роз'ємі [1], а потім витягніть її з роз'єму [2].

Повторіть ці дії для встановленої додаткової пам'яті.

Інструкція по попередньому зняттю перед вилученням твердотільного накопичувача (SSD):

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи та акумулятор.

SSD розташований праворуч від акумулятора. Відкрутіть три гвинти, які кріплять кронштейн SSD до підставки для долонь [1], а потім зніміть кронштейн з комп'ютера [2].

SSD-карта вискакує під кутом від корпусу, і її можна витягнути з роз'єму і комп'ютера.

Інструкція перед зняттям SIM-карти перед вилученням:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

Розправте скріпку або вставте її в отвір з лівого боку лотка SIM-карти [1].

Лоток карти пам'яті повинен частково викидатися з боку комп'ютера [2].

Візьміть лоток і витягніть його решту шляху з комп'ютера [3].

Інструкція по попередньому зняттю перед вилученням SD-карти пам'яті:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

Натисніть і відпустіть SD-карту в гнізді, щоб вона частково вискочила збоку комп'ютера [1].

Візьміть карту і витягніть її решту шляху з гнізда [2].

Інструкція перед зняттям карти WLAN (WiFi, бездротова):

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи та акумулятор.

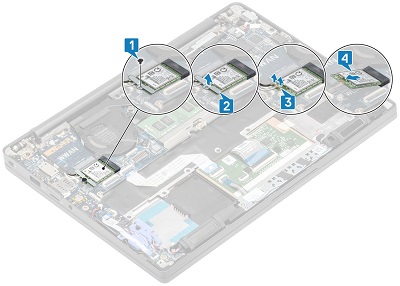

Картка WLAN розташована нижче або ліворуч від вентилятора комп'ютера. Зніміть єдиний гвинт [1], який фіксує кронштейн карти WLAN на шасі, і зніміть кронштейн з комп'ютера [2].

Від'єднайте антенні кабелі від карти [3], піднявши вгору роз'єми прес-шпильки до тих пір, поки вони не відірвуться, і не підніміть карту з роз'єму [4] і системи.

Інструкції перед зняттям перед вилученням карти WWAN (3G, стільниковий зв'язок):

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи та акумулятор.

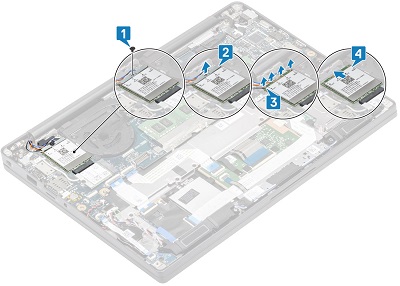

Карта WWAN знаходиться над картою WLAN, зніміть один гвинт [1], який кріпить кронштейн карти WWAN до шасі, і зніміть кронштейн з комп'ютера [2].

Від'єднайте антенні кабелі від карти [3], піднімаючи вгору роз'єми прес-шпильки до тих пір, поки вони не відірвуться, і не підніміть карту з роз'єму [4] і комп'ютера.
