Nedmonteringsmanual för enheter som kan bytas av kund (CRU-enheter) för Latitude 7300
Summary: Den här artikeln är en manual för säker borttagning och utbyte av delar i en Latitude 7300 som Dell anser är säkert och enkelt att göra för alla som vill försöka.
Symptoms
Dessa manualer vägleder dig steg för steg genom säker borttagning av enheter som kan bytas av kund (CRU-delar) i en Latitude 7300. CRU-delar är de delar av datorn som inte behöver avlägsnas eller bytas ut av en tekniker. I manualerna finns också siffror som visar stegen.
Innehållsförteckning:
Cause
Inte applicerbart
Resolution
Manual för borttagning
Om dessa manualer inte omfattar det du är ute efter kan du gå till systemhandboken.
Artikeln nedan innehåller information om säkerhetsåtgärder att ta i beaktande före arbete med elektrisk utrustning.
Instruktioner för borttagning
| 1 | Liten stjärnskruvmejsel | 2 | Plastrits |
| 3 | Liten skruvmejsel för platt huvud |
-
Anvisningar om förberedelser före borttagning av den huvudsakliga åtkomstpanelen:
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
-
Lossa de åtta fästskruvarna som håller fast huvudåtkomstpanelen i chassit.
-
Använd en plastrits (eller något annat föremål som inte skadar plasten) för att [1] bända upp huvudåtkomstpanelen längs indragen punkter nära gångjärnen och bänd sedan längs kanterna mellan kåpan och chassit för att separera huvudåtkomstpanelen från datorn [2].
-
Lyft bort huvudåtkomstpanelen från datorn.
-
Anvisningar om förberedelser före borttagning av batteriet:
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
Ta bort systemhöljet.
-
-
Dra upp etiketten på batterikabeln för att ta bort kabeln från kontakten på moderkortet [1].
-
Lossa fästskruvarna, de två skruvarna för en 4-cells och en skruv för ett 3-cellsbatteri [2].
-
Lyft upp och ta ut batteriet ur datorn [3].
-
Anvisningar om förberedelser före borttagning av DIMM-minnet:
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
Ta bort systemhöljet och batteriet.
-
-
Dra bort metallklämmorna på vardera sidan av DIMM-modulen från varandra så att minnet poppar upp i kontakten [1] och dra sedan ut det ur kontakten [2].
-
Upprepa proceduren för ytterligare installerat minne.
-
Anvisningar om förberedelser före borttagning av SSD-disken:
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
Ta bort systemhöljet och batteriet.
-
-

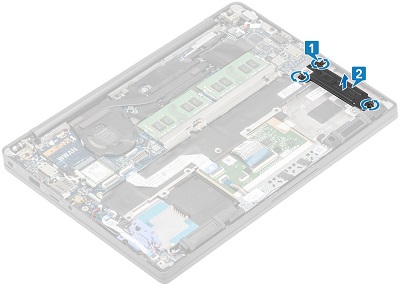

SSD-disken sitter till höger om batteriet. Lossa de tre fästskruvarna som håller fast SSD-fästet i handledsstödet [1] och ta sedan bort fästet från datorn [2].
-
SSD-kortet hoppar ut vinklat från chassit och du kan dra ut det ur kontakten och datorn.
-
Anvisningar om förberedelser före borttagning av SIM-kort:
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
-

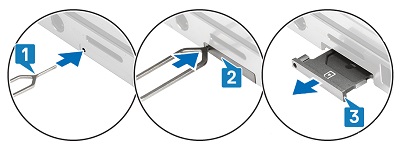

Räta ut ett gem eller använd verktyget för borttagning av SIM-kort och sätt i det i hålet på vänster sida av SIM-kortfacket [1].
-
Kortfacket ska delvis matas ut från sidan av datorn [2].
-
Ta tag i facket och dra ut det helt från datorn [3].
-
Anvisningar om förberedelser före borttagning av SD-minneskortet:
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
-
Tryck på och släpp SD-kortet i kortplatsen så att det delvis skjuts ut från sidan av datorn [1].
-
Ta tag i kortet och dra ut det helt från kortplatsen [2].
-
Anvisningar om förberedelser före borttagning av WLAN-kort (Wi-Fi, trådlöst):
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
Ta bort systemhöljet och batteriet.
-
-
WLAN-kortet sitter under och till vänster om dator fläkten. Ta bort den enda skruven [1] som håller fast WLAN-kortfästet i chassit och ta bort fästet från datorn [2].
-
Koppla bort antennkablarna från kortet [3] genom att lyfta upp tryckknappskontakterna tills de lossnar och lyft ut kortet ur kontakten [4] och systemet.
-
Anvisningar om förberedelser före borttagning av WWAN-kort (3G, mobil):
-
Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.
-
Koppla bort alla tele-, nätverks- och USB-kablar från datorn.
-
Koppla bort datorn och alla anslutna enheter från eluttagen.
-
Ta bort systemhöljet och batteriet.
-
-
WWAN-kortet finns ovanför WLAN-kortet. Ta bort den enda skruven [1] som håller fast WWAN-kortfästet i chassit och ta bort fästet från datorn [2].
-
Koppla bort antennkablarna från kortet [3] genom att lyfta upp tryckknappskontakterna tills de lossnar och lyft ut kortet ur kontakten [4] och datorn.
