Dell Unity: 필요한 Unity 성능 분석 정보 수집

문제

• 연결된 호스트의 읽기 또는 쓰기(또는 둘 다) 성능이 낮거나 응답 시간이 깁니다.
• 호스트 애플리케이션에 대한 응답 시간이 증가했거나 허용할 수 없을 정도로 높습니다.
• 성능 분석이 필요한 Dell Unity 어레이의 성능 문제입니다.

성능 문제에는 여러 가지 원인이 있을 수 있습니다. 다음과 같습니다.

• 네트워크 구성
• 혼잡도
• 호스트 구성
• 하드웨어 장애
• 디스크 경합(사용 중인 여러 LUN이 동일한 드라이브를 공유함)
• 스토리지 어레이의 활용도가 최대 수준입니다

Unity 기술 지원에서는 다음 정보가 제공될 때까지 성능 문제를 완전히 조사하고 해결할 수 없습니다.

• 서비스 데이터 파일(데이터 수집)
• UPA(Unity Performance Archives) 파일
• 프로덕션 환경에서 발생하는 증상에 대한 자세한 설명입니다.

이 Dell 기술 자료 문서(KB)의 정보를 즉시 제공하지 않으면 해결 시간이 길어질 수 있습니다.

자세한 문제 정보(예: 증상 및 타임스탬프)는 엔지니어가 빠르게 집중할 수 있도록 도와줍니다. 그렇지 않으면 원인을 분석하는 대신 문제를 찾는 데 시간이 소비됩니다.

범위

고객 지원 서비스는 성능 사례를 조사하여 프로덕션 환경에 영향을 미치는 문제를 파악합니다. 성능 튜닝 및 시스템 재구성은 스토리지 관리자 또는 솔루션 설계자의 책임이며 고장 수리 서비스 요청에서 수행되지 않습니다.

워크로드 보고서 요청과 같이 정의된 문제가 없는 서비스 요청은 고장 수리 지원 범위에 포함되지 않습니다. 자가 해결이 필요하거나 어레이의 워크로드 수준을 결정하는 데 도움이 필요한 경우 LiveOptics 서비스를 사용할 수 있습니다. 이 옵션에 대한 자세한 내용은 다음 문서를 참조하십시오.

• Dell Unity/VNX: 상태 점검, 평가 및 사이징에 Live Optics 사용



자세한 성능 분석을 위한 데이터 및 정보 요구 사항

각 이벤트에 대해 기술 지원에는 인시던트 기간을 다루는 다음 로그와 정보가 필요합니다.

• 문제가 발생한 직후 생성되는 서비스 데이터 파일(데이터 수집이라고도 함)
  • 복제를 사용 중인 경우 두 어레이 모두에서 Data Collects 및 UPA 파일이 필요합니다.
• 문제가 발생한 전체 기간이 포함된 Unity UPA(Unity Performance Archives) 파일
• 문제가 어레이 외부에 있는 것으로 보이는 경우 호스트 Grab 및 스위치 로그도 필요할 수 있습니다.
• Unity 네트워크 추적도 필요할 수 있습니다.

차단 문제

서비스 데이터 파일 수집(데이터 수집)

서비스 데이터 파일(데이터 수집)을 수집하려면 Dell Unity: Unity 어레이에서 서비스 데이터 수집(로그)을 수집하는 방법(사용자 수정 가능)을 참조하십시오. 어레이에서 서비스 데이터 파일을 실행하여 얻은 출력 파일은 자세한 어레이 구성과 어레이에서 발생한 이벤트를 표시하는 데 필요합니다. 지원 센터에서는 이벤트가 발생한 후 가능한 한 빨리 서비스 데이터 파일(데이터 수집)을 수집하는 것이 좋습니다.

서비스 데이터 파일에는 마지막 전체 UPA 파일(1시간)과 사용 가능한 모든 파일이 포함되어 있습니다. -tmp.archive UPA 파일. 적절한 성능 검토를 위한 정보가 충분하지 않고 추가 UPA가 필요한 경우가 많습니다.

서비스 데이터 파일(데이터 수집) 내에서 UPA 파일을 찾으려면 다음으로 이동합니다. spx\cmd_outputs\metrics\

• spx = 주 SP

• 예: SPA가 활성 SP인 경우 UPA는 아래에 있습니다. spa\cmd_outputs\metrics

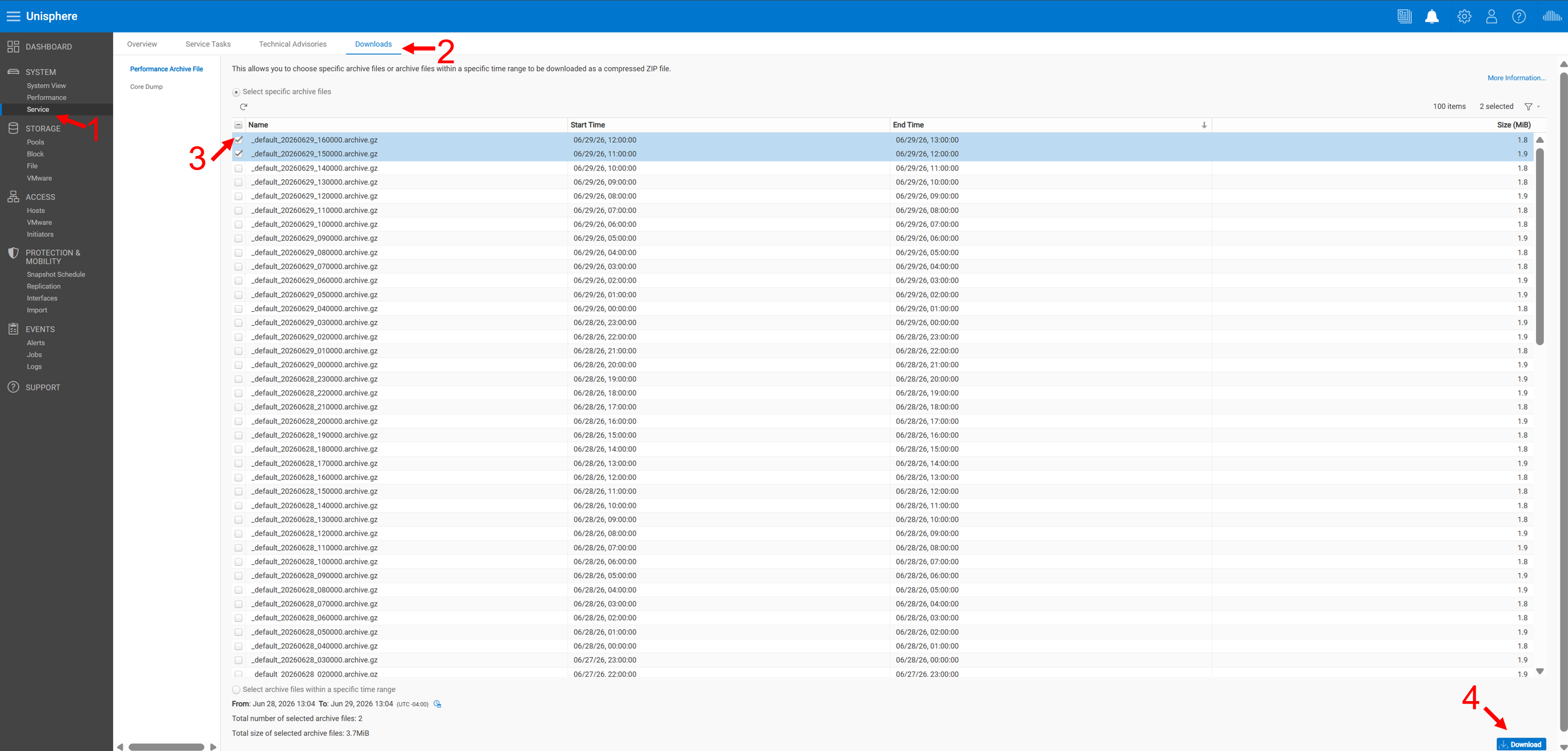

UPA 파일 수집

• 지원 부서에서 추가 UPA 파일을 요청할 수 있습니다.
• 서비스 데이터 파일(데이터 수집)과 달리 어레이는 최대 48시간의 UPA 파일을 저장합니다.
• UPA 파일은 아래 예와 같습니다. 각 파일 이름에는 파일에 있는 첫 번째 데이터 포인트의 날짜와 시간이 포함됩니다. 간격은 10초이며 1시간에서 10초를 뺀 값을 포함합니다. 파일 이름의 날짜와 시간은 UTC/GMT입니다.
  • 아래 예제의 마지막 UPA 파일은 최신 보관 파일(-tmp.archive). 여기에는 현재 성능 데이터가 포함되며 어레이에서 복사하여(SSH/CLI만 사용) 최신 데이터를 볼 수 있습니다. 지원에서는 다음 1시간까지 기다리지 않고 이 파일을 사용하여 성능 이벤트를 확인할 수 있습니다.

Dell Unity 어레이에 저장된 UPA 파일의 예:

01/05/2017  10:59 AM        11,017,216 _default_20170105_150000.archive
01/05/2017  11:59 AM        11,017,216 _default_20170105_160000.archive
01/05/2017  01:00 PM        11,017,216 _default_20170105_170000.archive
01/05/2017  01:59 PM        10,983,424 _default_20170105_180000.archive
01/05/2017  02:45 PM         8,308,736 _default_20170105_190000-tmp.archive

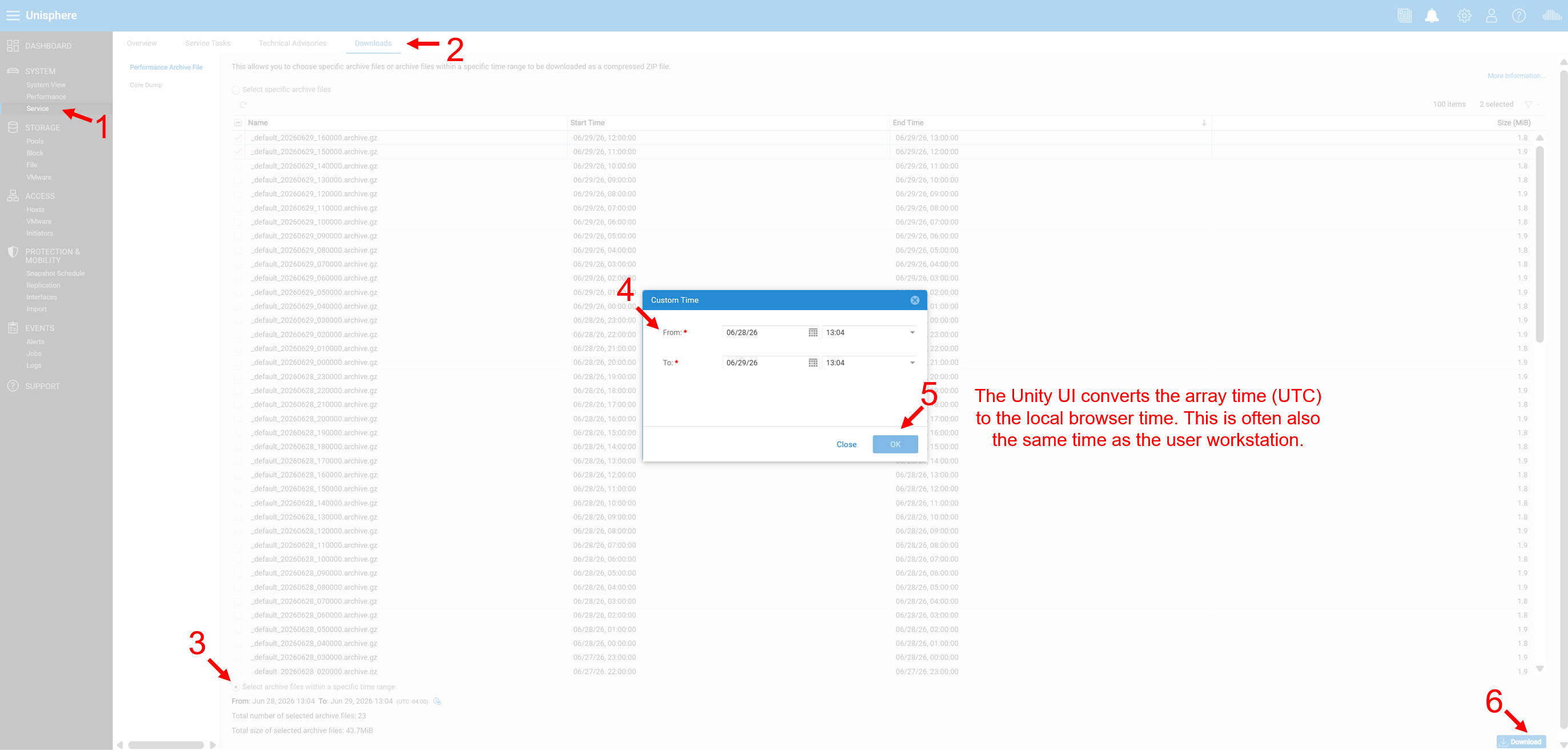

옵션 2: Unisphere 시간 범위

• 시스템에서 사용 가능한 UPA를 가져올 시간 범위를 선택할 수 있습니다. 필요한 로그만 다운로드할 수 있도록 로그를 수집하기 전에 이슈 시간을 확인합니다.
• 고객 시간 범위는 로컬 브라우저 시간으로 표시되며 현재 워크스테이션 시간과 동일한 경우가 많습니다.
• 이 옵션은 Unity OS 4.2 이상 버전에서만 사용할 수 있습니다.

그림 2 시간 맞춤 구성

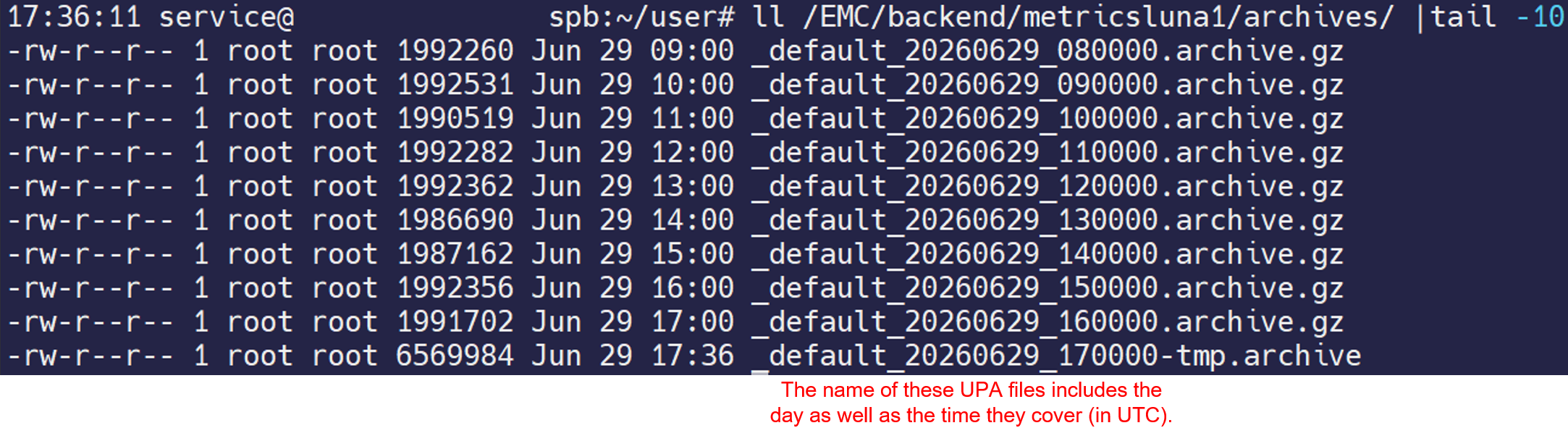

SSH/CLI 사용

CLI는 Unisphere에 표시되지 않는 Unity 어레이의 추가 UPA에도 액세스할 수 있습니다(옵션 1).

• 서비스 사용자 및 서비스 암호를 사용하여 로그인합니다.

• 원하는 로그를 다음 위치로 복사합니다. /cores/service/user from /EMC/backend/metricsluna1/archives

• 다음을 사용하여 이러한 로그를 다운로드합니다. WinSCP 또는 유사한 도구

  • 어레이가 Unity OS 4.5.X 이상인 경우 파일 프로토콜을 SCP.

  • 서비스 사용자 및 서비스 암호를 사용하여 로그인합니다.

ll /EMC/backend/metricsluna1/archives/
cp /EMC/backend/metricsluna1/archives/_default_20230221_180000.archive.gz /cores/service/user


호스트 데이터 수집

특히 문제가 특정 호스트에만 발생하는 경우 Host Grab(또는 EMC 보고서) 출력 파일이 필요할 수 있습니다.

• https://www.dell.com/support/home/(Dell 지원 사이트)로 이동하여 올바른 호스트 OS에 대한 Grab 유틸리티를 검색합니다(예: ESXi host grab).
• 유틸리티와 README 파일을 다운로드합니다.
• README 파일에 따라 선택한 호스트 운영 체제에 대한 유틸리티를 실행합니다.


스위치 로그

성능 문제가 특정 경로에만 존재하는 경우 스위치 로그가 필요할 수 있습니다. 지침은 다음 KB 문서를 참조하십시오(사용 중인 모델에 따라 다름).

Brocade/Connectrix

• Connectrix 스위치: 스위치 로그를 수집하는 방법(기본)
• Connectrix: PuTTY를 사용하여 스위치 로그 파일을 수집하는 방법

• Connectrix:Cisco MDS 스위치에서 기술 지원 로그를 수집하는 방법
• Connectrix: CLI를 사용하여 Cisco MDS 9000 제품군 스위치에서 로그를 수집하는 방법

네트워크 추적 캡처(TCP 덤프)

일부 파일 성능 문제는 네트워크 문제와 관련이 있을 수 있습니다. 문제의 원인을 완전히 파악하기 위해 지원 부서에서 네트워크 추적을 요청할 수 있습니다.

Dell Unity: 어레이에서 TCP/IP 네트워크 추적을 캡처하는 방법 (사용자 수정 가능)
